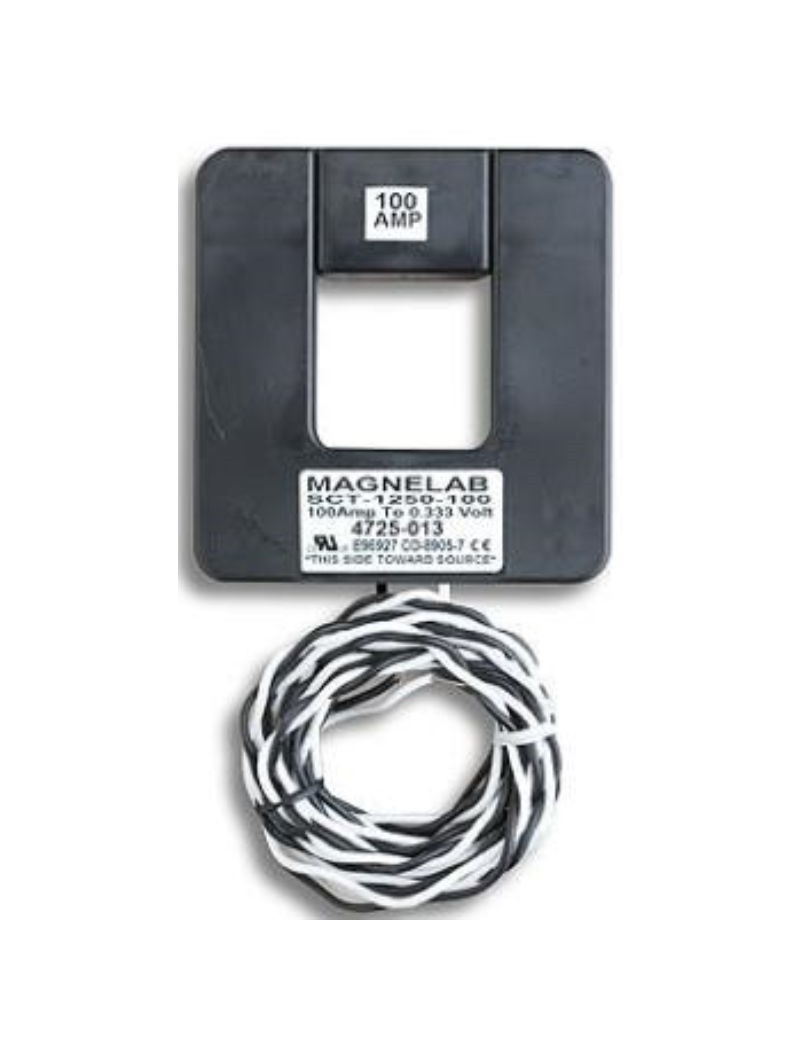

AC Sensor 100A T-Mag-SCT-100
Schrijf je beoordeling
De AC-sensor T-Mag-SCT-100 is een stroomtransformator nOyau verdeeld Ontworpen om de wisselstroom totdat 100 ampère.
Het wordt gebruikt voor meet de stroom In veel elektrische toepassingen, zoals aircode pompende fansde motoren en de verlichting.
Huidige gegevens verzameld met dit sensor kan worden gebruikt voor analyses, rapportende energiebeheer of de Elektrisch probleemoplossing.
Het maakt het mogelijk om een te krijgen nauwkeurige meting van Elektrische energie circulerend in een elektrische geleider, meestal voor de monitoringde metingde energiebeheer of de diagnose elektrische systemen.
€ 75,00
Sécurité garantie pour vos achats en ligne Vos achats sont protégés par un cryptage SSL, garantissant confidentialité et sécurité maximale.
Livraison rapide et fiable Nous offrons des options de livraison rapides et sécurisées, suivies jusqu'à votre porte.
Politique de retours facile Retournez vos produits facilement sous 30 jours, remboursement rapide garanti.
De sensor wisselstroom Doet Mag-TBS-100 is een stroomtransformator bij verdeelde kern Ontworpen om precies de wisselstroom door een huidige draagdraad.
Deze huidige transformator wordt gebruikt om elektrische stroom in toepassingen van te meten elektrisch monitoring.
Het maakt het mogelijk om een te krijgen nauwkeurige meting elektrische stroom die in een elektrische geleider circuleert, meestal voor de monitoringde metingde energiebeheer of de Diagnose van elektrische systemen.
De sensor kan stromen meten in een nominaal strand variërend van 10 tot 100 a (Amperes) met precisie.
De T-Mag-SCT-100 produceert een elektrische uitgang, meestal in de vorm van voltage, wat evenredig is met de stroom die door hem heen passeert, de uitgang is 333 mv (millivolt) Door ampère (a), verschaft het daarom een proportionele spanningswaarde aan de gemeten stroom.
De transformator heeft een Lineariteitsnauwkeurigheid ± 1%, dus het garanderen van een nauwkeurige meting stroom, zelfs op verschillende stroomniveaus.
Het is nauwkeurig in een bereik van 10% tot 130% van de nominale stroom, wat betekent dat het kan verschaffen betrouwbare Zelfs wanneer de stroom in dit bereik varieert.
Zoals het is verdeelde kerntransformator, het kan worden geïnstalleerd zonder de huidige draad te snijden of los te koppelen, gewoon de draad door deOpening van 31,75 mm (1,25 '') van de sensor om het te installeren.
Kabels inbegrepen: De AC-sensor Wordt geleverd met 8 voet gedraaide paarkabels (2,44 m) van 22 AWG-kaliber, wat het is vereenvoudigd installatie en zijn aansluiting op meetinrichtingen.
Technische kenmerken:
- Nominale ingang van 20 tot 200 amp
- Uitgang 0,333 Volt AC tot nominale stroom
- Lijne nauwkeurigheid ± 1%
- Nauwkeurigheid van 10% tot 130% van de nominale stroom
- Verdeeld kernelontwerp voor snelle en eenvoudige installatie
- 8 'Twisted Pair-kabels (2,44 m) 22 AWG
- Opening van 1,25 "
Sensor-functies:
- Nominale ingang van 20 tot 200 a
- Uitgang 0,333 Volt AC tot nominale stroom
- werkt van 30 Hz tot 1000 Hz
- faseboek <2 graden gemeten bij 50% van de nominale stroom
- Lijne nauwkeurigheid ± 1%
- 8-voet gedraaide paarkabel
- erkende UL, C (UL), EG en RoHS-compliant
- Nauwkeurigheid van 10% tot 130% van de nominale stroom
- Aangepaste uitvoer en andere instellingen zijn beschikbaar
- Breedte: 3,25 inch
- Hoogte: 3,35 inch
- Dikte: 1,00 inch
- Window: 1,25 inch
T-MAG-SCT-100
1 Item
