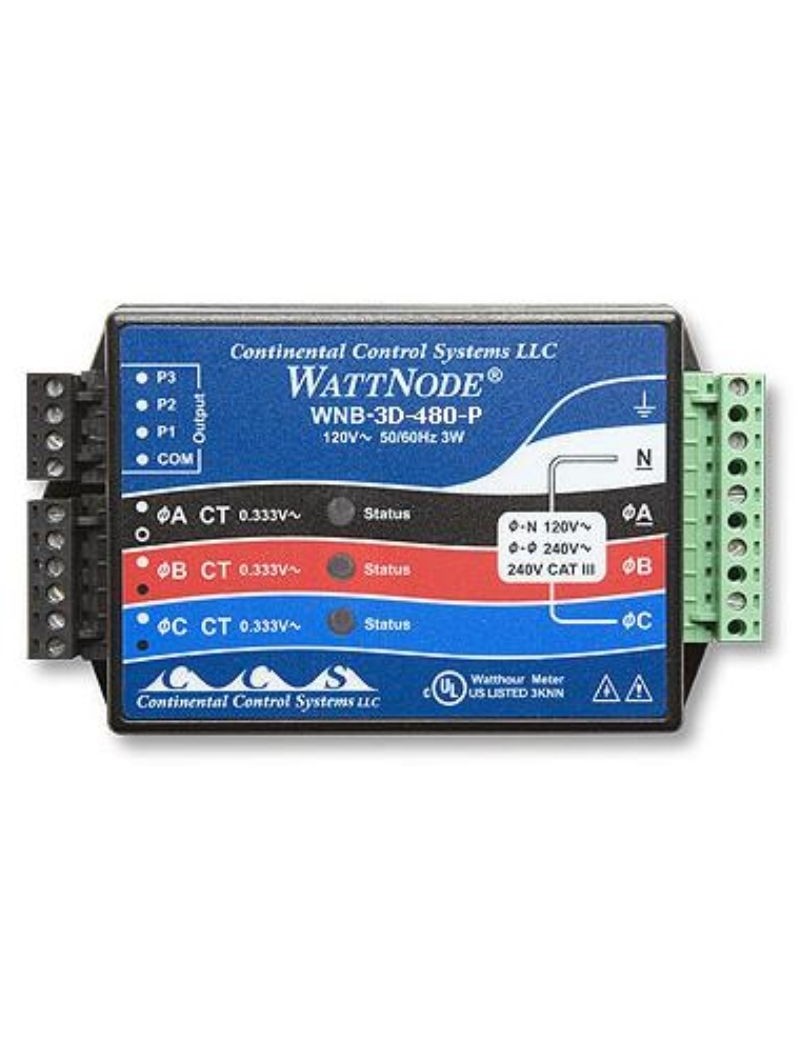

Delta / Wye kWh Transducer Sensor Triphed Wattnode 480 VAC - T-WNB-3D-480

De sensor driefasige transducer Doet WNB-3D-480 is een apparaat dat wordt gebruikt om deelektrische energie in Driefasige systemen.
Het is specifiek ontworpen om met driefasige systemen te werken ster of Delta een nominale spanning van 480 VAC (AC volt).
De Wattnode kan de hoeveelheid metenElektrische energie geconsumeerd of gegenereerd door het systeem.
Het is ideaal voor Monitor elektrisch stroomverbruik In specifieke subsystemen of belastingen binnen een groter driefasig systeem.
Dit kan nuttig zijn voor de toewijzing van kosten of de management vanenergie.
In sommige toepassingen, met name op het gebied vanzonne energie of windturbinede transducer sensor kan worden gebruikt om deGeproduceerde energie door een systeem en deenergie verbruikt door het systeem.
Dit maakt het mogelijk om de netto facturering, dat wil zeggen, het verschil tussen de productieproces en de Energieverbruik.
Het kan helpen bij het controleren en beheren van het elektrische stroomverbruik van een driefasig systeem en stelt u in staat om weloverwogen beslissingen te nemen om het gebruik van energie en kosten verminderen.
Als onderdeel van Energieprestatiecontracten, dit type transducersensor kan worden gebruikt om het energieverbruik van een te volgen gebouw of een installatie om ervoor te zorgen dat de doelstellingen van energie-efficiëntie worden bereikt.
Deze sensor is ontworpen om met te gebruiken AC-transformatoren merk Magnelab en een Puls-invoeradapter Voorzien Echte kilowatturen gebruikt, zelfs voor kosten met niet-sinusoïdale golfvormen.
Omdat deze sensoren rechtstreeks op de lijn verbinden, mogen ze alleen worden gebruikt door gekwalificeerd personeel.
De huidige transformatoren worden vaak gebruikt om de Elektrische energie in een Stroomkring.
De transducersensor werkt in combinatie met deze transformatoren om nauwkeurige metingen van het energieverbruik te verschaffen.

Technische kenmerken:

- Maatregel 1, 2 of 3 fasen in configuraties met 2, 3 of 4 draden
- Gebruik met een ruime keuze van CT (afzonderlijk verkrijgbaar); Nominale waarden van 5 tot 1500 ampère
- nauwkeurige meting van eenfase, biphashed of driefasige configuraties
- Eenvoudig te installeren en kabel
- Pulsuitgang: compatibel met PULSE INPUT LOGGERS-modellen
- Klein formaat: kan worden geïnstalleerd in bestaande servicepanelen of aansluitdozen
- Diagnostische LED: bevestigt de juiste installatie voor alle fasen
- bidirectioneel tellen: netto graaf voor de productie van zonne- en windenergie met een enkele meter
- Dosering van frequentievariabelen
- AC-voeding: geen externe voeding vereist
- Afneembare aansluitblokken: eenvoudig te installeren en te verwijderen.
- UL-goedgekeurd, kont: ontworpen en getest voor veiligheid en gebruik in het Noord-Amerika
- CE-markering: kan in de hele EU worden geïnstalleerd

Sensor-functies:

- Werking: Voltage-bereik: ± 20% van de nominale waarde
- Frequentie: 60 Hz
- CT-invoer: 0-0,5 VCA in gebruik, 3 VCA Maximum
- Connectoren: UL, CSA erkende, verwijderbare schroefklemmen (14 AWG), 600 V
- Bedrijfstemperatuurbereik: -30 tot 60 ° C (-22 bij 140 ° F)
- Bedieningsvochtigheidsbereik: 0 tot 90% HR, zonder condensatie
- Afmetingen: 8,5 cm x 14,3 cm x 3,8 cm (3.3 "x 5,6" x 1,5 ")
- Gewicht: 295 g (10.4 oz)
- Aantal gegevenskanalen: 2
- Klik op Continental Control Systems LLC-handleiding om op hier .

U vindt hieronder een diagram van een typische installatie

- Delta- of WYE-configuratie-reeksen: 480 AC-volt
- 3 fasen 3 threads (geen neutraal)
- driefasige 4 zoon
- Nauwkeurigheid: ± 0,45% van het lezen + 0,05% FS tot 25e harmonisch
(Afhankelijk van de gebruikte CT en de nauwkeurigheid van de lijnvariatie, kan de nauwkeurigheid tussen 1,5% en 4% van het lezen zijn)
