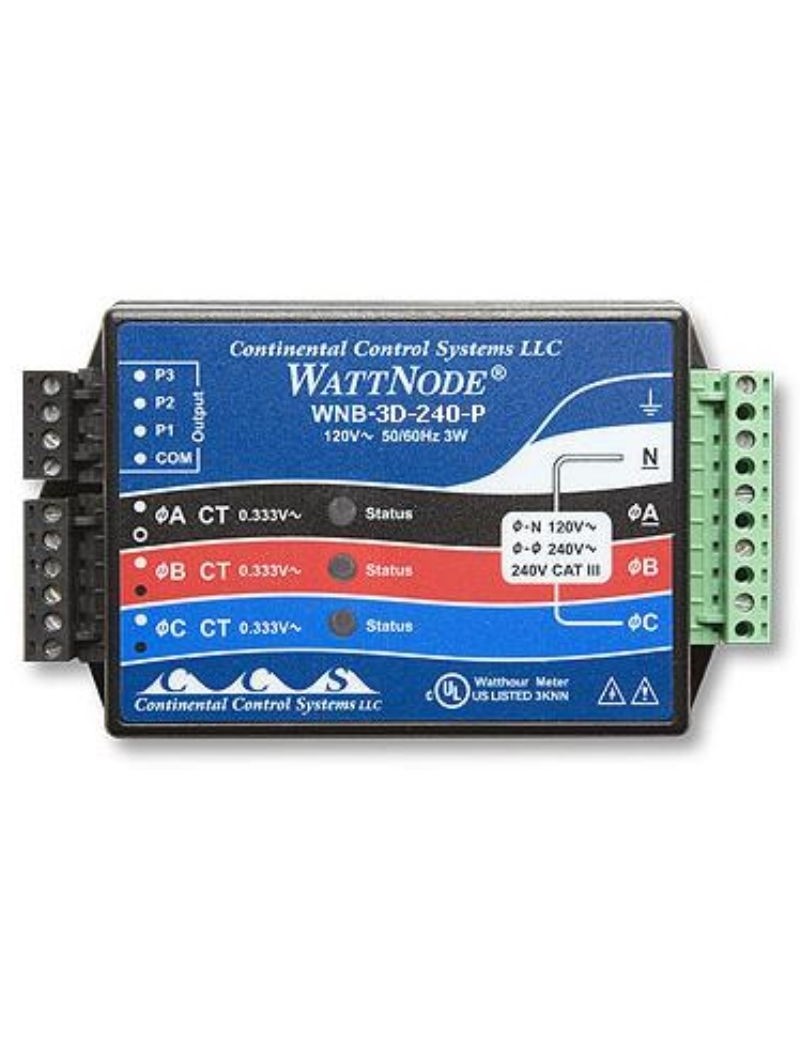

Delta / Wye Tophashed Transducer Sensor / Wye kWh Wattnode 208/240 VAC - T-WNB-3D-240

De DELTA / WYE KWH driefasige transducer-sensor Wattnode 208/240 VAC biedt een nauwkeurige meting en low-cost Om aan uw behoeften te voldoen voor toepassingen sub-tellenvan netto factureringvan energiebeheer en van Prestatiecontracten.
Dit KWh-transducer bij Delta Connection Wattnode werkt met alternerende huidige transformatoren Magnelab en een pulsinvoeradapter om te voorzien kilowatturen RMS Real vangebruikte energieZelfs voor kosten met vormen vanniet-sinusoïdale golven.
Omdat deze sensoren rechtstreeks op de lijn verbinden, mogen ze alleen worden gebruikt door gekwalificeerd personeel.
Dit model ondersteunt een verbinding Driefasige delta van 208/240 VAC.
De Wattnode is ontworpen om deelektrische energie gebruikt in verschillende soorten toepassingen, kan het deenergie verbruikt in kilowatturen (kWh), dat essentieel is voor energiebeheer en de facturering.

Het wordt gebruikt voor monitor en meten het verbruik van elektrische energie in specifieke elektrische installaties, die handig is voor de Kostenverdelingde energiebeheer en de Follow-up van consumptie.

De watnode kan ook worden gebruikt in toepassingen van netto facturering Dank aan zijn vermogen om bidirectioneel tellen wat betekent dat het zowel de verbruik en de Productie van elektrische energie, wat belangrijk is voor de productiefaciliteiten vanhernieuwbare energie zoals de zonnepanelen of wind.

Het maakt het mogelijk om te controleren enoptimaliseren Energieverbruik, dat essentieel is om de energiekosten te verminderen en te minimaliserenMilieu-impact.

Het kan ook worden gebruikt om te controleren of Energieprestatiecontracten worden gerespecteerd door het gebruik van het energieverbruik nauwkeurig te meten.

Met zijn configuratie veelzijdigehij kan meten 1 tot 3 fasen In verschillende configuraties bij 2, 3 of 4 draden, wat het geschikt maakt voor een verscheidenheid aan elektrische systemen.

Het werkt met AC-transformatoren Magneb en een Puls-invoeradapter Voorzien Nauwkeurige maatregelenZelfs voor kosten met niet-sinusoïdale golfvormens.

Hij is Eenvoudig te installeren en kabel, waarmee eenvoudige integratie in verschillende elektrische installaties mogelijk is.

Technische kenmerken:

- Maatregel 1, 2 of 3 fasen in configuraties met 2, 3 of 4 draden
- Gebruik met een ruime keuze van CT (afzonderlijk verkrijgbaar); Nominale waarden van 5 tot 1500 ampère
- nauwkeurige meting van eenfase, biphashed of driefasige configuraties
- Eenvoudig te installeren en kabel
- Pulsuitgang: compatibel met PULSE INPUT LOGGERS-modellen
- Klein formaat: kan worden geïnstalleerd in bestaande servicepanelen of aansluitdozen
- Diagnostische LED: bevestigt de juiste installatie voor alle fasen
- bidirectioneel tellen: netto graaf voor de productie van zonne- en windenergie met een enkele meter
- Dosering van frequentievariabelen
- AC-voeding: geen externe voeding vereist
- Afneembare aansluitblokken: eenvoudig te installeren en te verwijderen
- UL-goedgekeurd, kont: ontworpen en getest voor veiligheid en gebruik in het Noord-Amerika
- CE-markering: kan in de hele EU worden geïnstalleerd

Sensor-functies:

- Werking: Voltage-bereik: ± 20% van de nominale waarde
- Frequentie: 60 Hz
- CT-invoer: 0-0,5 VCA in gebruik, 3 VCA Maximum
- Connectoren: UL, CSA erkende, verwijderbare schroefklemmen (14 AWG), 600 V
- Bedrijfstemperatuurbereik: -30 tot 60 ° C (-22 bij 140 ° F)
- Bedieningsvochtigheidsbereik: 0 tot 90% HR, zonder condensatie
- Afmetingen: 8,5 cm x 14,3 cm x 3,8 cm (3.3 "x 5,6" x 1,5 ")
- Gewicht: 295 g (10.4 oz)
- Aantal gegevenskanalen: 2

Om de Continental Control Systems LLC-handleiding te downloaden, klikt u hier .

DELTA- of WYE-configuratiebereik: 208, 480 AC-volt:

- 1 fase 2 draden 208 V (geen neutraal)
- 1 fase 2 draden 240 V (geen neutraal)
- 3-draads enkele fase 120v / 240v
- driefasige 3-draden 208 V (geen neutraal)
- Drie-draads 4-draads 120V / 208V
- Nauwkeurigheid: ± 0,45% van het lezen + 0,05% FS tot 25e harmonisch
(Afhankelijk van de gebruikte CT en de nauwkeurigheid van de lijnvariatie, kan de nauwkeurigheid tussen 1,5% en 4% van het lezen zijn)
