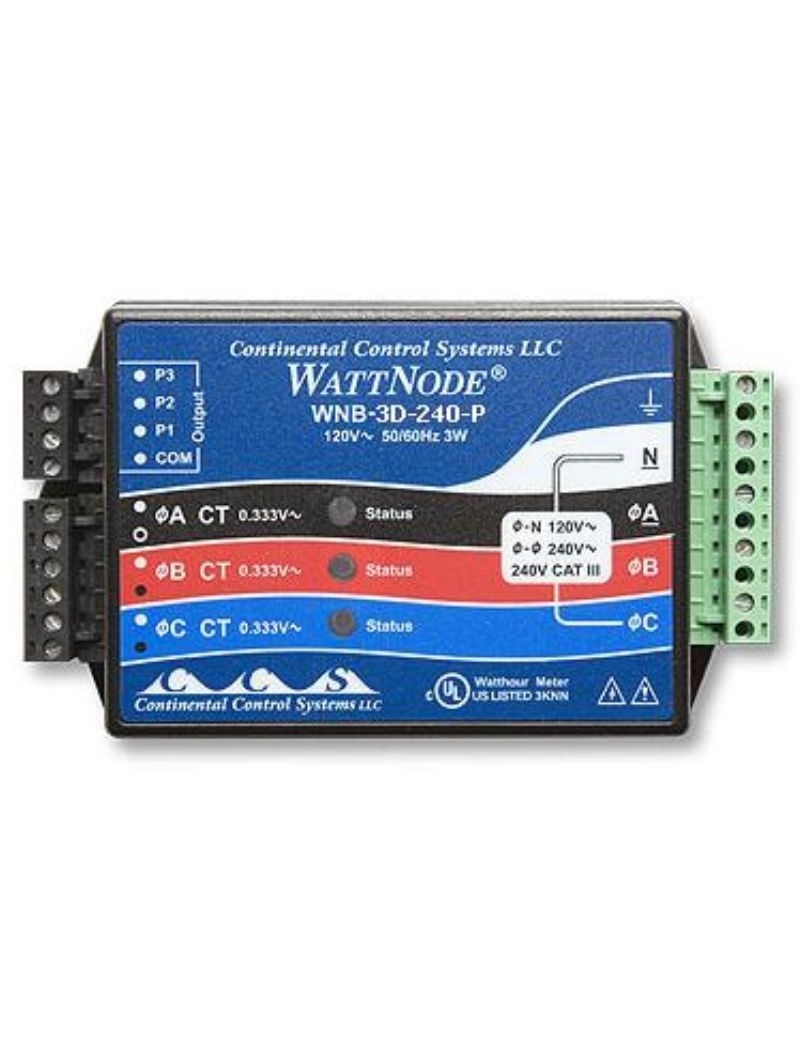

Delta/Wye kWh WattNode 208/240 VAC 3-Phasen-Wandlersensor – T-WNB-3D-240

Die dreiphasen-Delta/Wye kWh Wandlersensor WattNode 208/240 VAC bietet präzises maß und geringe kosten ihre anwendungsanforderungen erfüllen unterzählung, von nettorechnung, von energiemanagement und leistungsverträge.
Das ist messumformer kWh bis delta-verbindung WattNode arbeitet mit Wechselstromwandlern Magnelab und einen impulseingangsadapter zur bereitstellung kilowattstunden RMS ist von 'energienutzung, auch für lasten mit formen von'nichtsinuswellen.
Da diese Sensoren direkt mit der Leitung verbunden sind, sollten sie nur von qualifiziertes personal.
Dieses Modell unterstützt eine Verbindung Dreiphasiges Delta de 208/240 VAC.
Die Wattnode ist für die messung der'elektrische energie in verschiedenen arten von anwendungen verwendet werden, kann es die'energieverbrauch en kilowattstunden (kWh), die für das Energiemanagement unerlässlich ist und abrechnung.

Es wird für monitor und maßnahme elektroenergieverbrauch in bestimmten elektrischen anlagen, die für kostenteilung, die energiemanagement und überwachung des verbrauchs.

Wattnode kann auch in nettorechnung mit seiner fähigkeit bidirektionales zählen was bedeutet, dass es sowohl die verbrauch und erzeugung elektrischer energie, die für produktionsanlagen wichtig ist 'erneuerbare energien wie: sonnenkollektoren oder windparks.

Es ermöglicht Überwachung und'optimierung energieverbrauch, der für die senkung der energiekosten und die minimierung des energieverbrauchs von wesentlicher bedeutung ist 'umweltauswirkungen.

Es kann auch verwendet werden, um zu überprüfen, ob energieleistungsverträge werden durch genaue messung des energieverbrauchs respektiert.

Mit seiner Konfiguration mehrzweck, sie kann messen 1 bis 3 phasen in verschiedenen konfigurationen 2, 3 oder 4 leitungen, die es für eine vielzahl von elektrischen systemen geeignet macht.

Es funktioniert mit wechselstromwandler Magnelab und eine impulseingangsadapter zur bereitstellung spezifische maßnahmen, auch für ladungen mit nicht-sinus-wellenformens.

Er ist einfach zu installieren und kabel, dies ermöglicht eine einfache integration in verschiedene elektrische anlagen.

Technische Daten:

- Messen 1, 2 oder 3 Phasen in 2, 3 oder 4 Drahtkonfigurationen
- Verwendung mit einer großen Auswahl an CT (separat erhältlich); Nennwerte von 5 bis 1500 Ampere
- genaue Messung von Einphasen-, Zweiphasen- oder Dreiphasenkonfigurationen
- Einfach zu installieren und Kabel
- Pulsausgang: kompatibel mit Puls-Eingangsschreibermodellen
- Kleine Größe: kann in bestehenden Service-Panels oder Anschlussdosen installiert werden
- Diagnostische LED: bestätigt die richtige Installation für alle Phasen
- Zweiwegzählung: Nettozählung für Solar- und Wind-Photovoltaik-Produktion mit einem einzigen Meter
- Bestimmung von Frequenzvariatoren
- Stromversorgung: keine externe Stromversorgung erforderlich
- Detachable Terminals: einfach zu installieren und zu entfernen
- UL, CUL zertifiziert: entwickelt und getestet für Sicherheit und Nutzung in ganz Nordamerika
- CE-Kennzeichnung: kann in der gesamten EU installiert werden

Sensoreigenschaften:

- Betrieb: Spannungsbereich: ± 20% Nennwert
- Frequenz: 60 Hz
- CT-Eingang: 0-0,5 VCA im Betrieb, maximal 3 VCA
- Steckverbinder: UL, CSA erkannt, herausnehmbare Schraubklemmen (14 AWG), 600 V
- Betriebstemperaturbereich: -30 bis 60 °C (-22 bis 140 °F)
- Betriebsfeuchtebereich: 0-90% HR, ohne Kondensation
- Maße: 8,5 cm x 14,3 cm x 3,8 cm (3.3" x 5,6" x 1,5")
- Gewicht: 295 g (10,4 oz)
- Anzahl der Datenkanäle: 2

Um das Handbuch der Continental Control Systems LLC herunterzuladen, klicken Sie auf hier .

Delta oder Wye Konfigurationsbereiche: 208, 480 Volt AC:

- 1 Phase 2 Gewinde 208 V (nicht neutral)
- 1 Phase 2 Gewinde 240 V (kein neutral)
- Einphasig 3 Sohn 120V/240V
- Dreiphasiger Drehdraht 208 V (nicht neutral)
- 3-Phasen 4-Draht 120V/208V
- Genauigkeit: ±0,45 % des Lesens + 0,05 % FS bis 25th harmonisch
(abhängig vom verwendeten CT und der Genauigkeit der Linienvariation kann die Genauigkeit zwischen 1,5 % und 4 % des Messwertes liegen)
