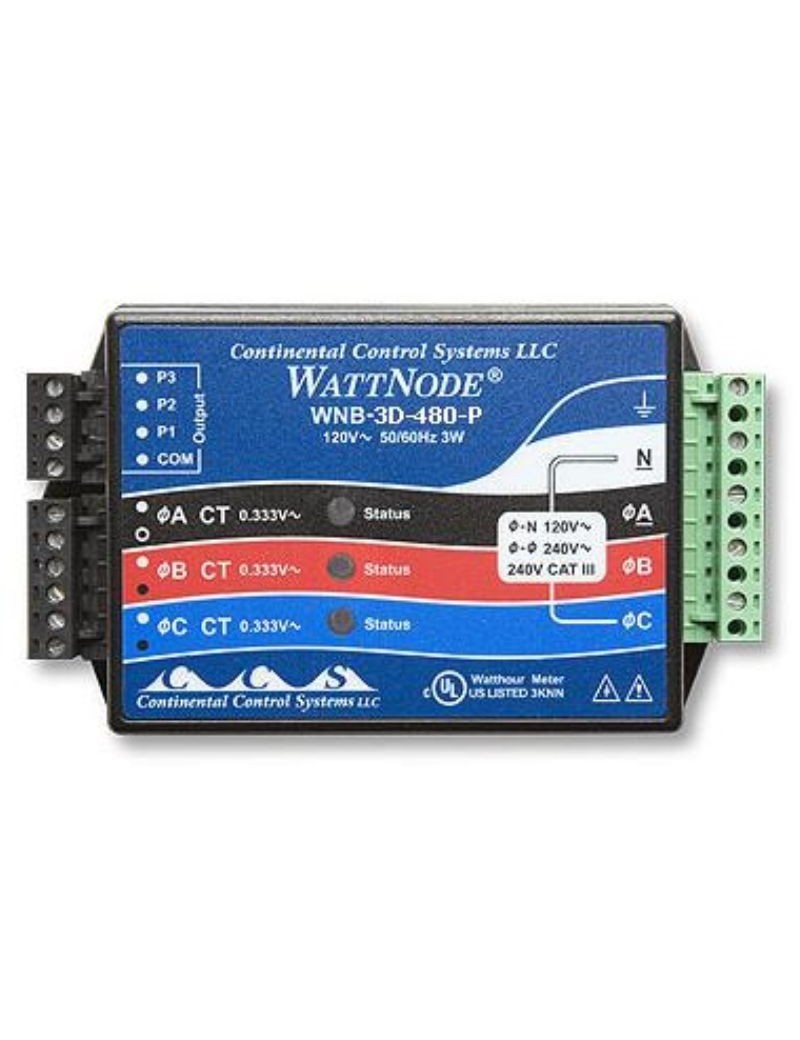

WattNode 480 VAC Dreiphasen-Delta/Stern-kWh-Wandlersensor – T-WNB-3D-480

Die sensor 3-phasen-wandler TWNB-3D-480 ist ein gerät zur messung der'elektrische energie in dreiphasensysteme.
Es ist speziell entwickelt, um mit dreiphasigen Systemen zu arbeiten stern oder delta die eine nennspannung de 480 VAC (alternativer strom volt).
Die WattNode kann die menge des'elektrische energie verbraucht oder erzeugt system.
Es ist ideal für überwachung des elektrischen energieverbrauchs in bestimmten teilsystemen oder lasten innerhalb eines größeren drehstromsystems.
Dies kann für die Zuordnung nützlich sein kosten oder verwaltung von der'energie.
In einigen Anwendungen, insbesondere im Bereich'„solarenergie oder wind sensor kann zur messung verwendet werden 'energieerzeugung durch ein system und'energieverbrauch system.
Dies ermöglicht die Berechnung der nettorechnung, d.h. der unterschied zwischen produktion und energieverbrauch.
Es kann helfen, den elektrischen Energieverbrauch eines dreiphasensystem und sie können fundierte entscheidungen treffen, um die nutzung von energie zu optimieren und kosten senken.
Im Kontext energieleistungsverträge, diese art von wandlersensor kann verwendet werden, um den energieverbrauch einer gebäude oder eine einrichtung, um sicherzustellen, dass energieeffizienzziele erreicht werden.
Dieser Sensor ist so konzipiert, dass er mit wechselstromwandler der marke Magnelab und eins impulseingangsadapter zur bereitstellung kilowattstunden RMS tatsächlich der verwendeten energie, auch für lasten mit nicht-sinus-wellenformen.
Da diese Sensoren direkt mit der Leitung verbunden sind, sollten sie nur von qualifiziertes personal.
Stromwandler werden häufig verwendet, um die elektrischer strom in einem schaltung.
Der Wandlersensor arbeitet in Verbindung mit diesen Transformatoren, um genaue Messungen des Energieverbrauchs bereitzustellen.

Technische Daten:

- Messen 1, 2 oder 3 Phasen in 2, 3 oder 4 Drahtkonfigurationen
- Verwendung mit einer großen Auswahl an CT (separat erhältlich); Nennwerte von 5 bis 1500 Ampere
- genaue Messung von Einphasen-, Zweiphasen- oder Dreiphasenkonfigurationen
- Einfach zu installieren und Kabel
- Pulsausgang: kompatibel mit Puls-Eingangsschreibermodellen
- Kleine Größe: kann in bestehenden Service-Panels oder Anschlussdosen installiert werden
- Diagnostische LED: bestätigt die richtige Installation für alle Phasen
- Zweiwegzählung: Nettozählung für Solar- und Wind-Photovoltaik-Produktion mit einem einzigen Meter
- Bestimmung von Frequenzvariatoren
- Stromversorgung: keine externe Stromversorgung erforderlich
- Detachable Terminals: einfach zu installieren und zu entfernen.
- UL, CUL zertifiziert: entwickelt und getestet für Sicherheit und Nutzung in ganz Nordamerika
- CE-Kennzeichnung: kann in der gesamten EU installiert werden

Sensoreigenschaften:

- Betrieb: Spannungsbereich: ± 20% Nennwert
- Frequenz: 60 Hz
- CT-Eingang: 0-0,5 VCA im Betrieb, maximal 3 VCA
- Steckverbinder: UL, CSA erkannt, herausnehmbare Schraubklemmen (14 AWG), 600 V
- Betriebstemperaturbereich: -30 bis 60 °C (-22 bis 140 °F)
- Betriebsfeuchtebereich: 0-90% HR, ohne Kondensation
- Maße: 8,5 cm x 14,3 cm x 3,8 cm (3.3" x 5,6" x 1,5")
- Gewicht: 295 g (10,4 oz)
- Anzahl der Datenkanäle: 2
- Ja- Um das Handbuch der Continental Control Systems LLC herunterzuladen, klicken Sie auf hier .

Nachfolgend ein Diagramm einer typischen Installation

- Delta- oder Wye-Konfigurationsbereiche: 480 Volt AC
- 3 phasen 3 drähte (nicht neutral)
- Drehstrom 4-Draht
- Genauigkeit: ±0,45 % des Lesens + 0,05 % FS bis 25th harmonisch
(abhängig vom verwendeten CT und der Genauigkeit der Linienvariation kann die Genauigkeit zwischen 1,5 % und 4 % des Messwertes liegen)
