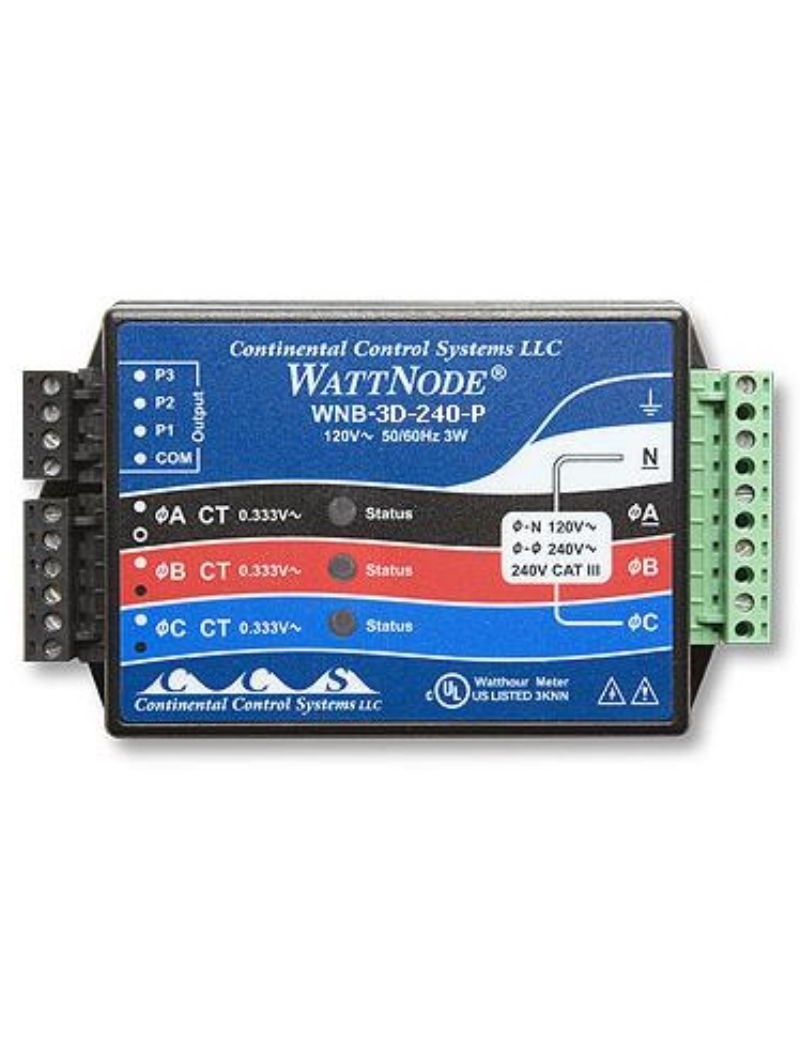

Sensor transductor de tres fases Delta/Wye kWh WattNode 208/240 VAC - T-WNB-3D-240

El delta de tres fases/Wye kWh transductor sensor WattNode 208/240 VAC proporciona a medida precisa y bajo costo para satisfacer sus necesidades de aplicaciones subcontratación, de facturación neta, de gestión de la energía y contratos de ejecución.
Esto es transductor kWh a delta connection WattNode trabaja con transformadores AC Magnelab y un adaptador de entrada de pulso para proporcionar kilovatios horas RMS efectivos de 'uso de energía, incluso para cargas con formas de 'ondas no marinas.
Puesto que estos sensores están conectados directamente a la línea, sólo deben ser utilizados por personal calificado.
Este modelo admite una conexión Delta de tres fases de 208/240 VAC.
El Watnode está diseñado para medir el'energía eléctrica utilizado en diferentes tipos de aplicaciones, puede medir el'consumo energético en inglés kilovatios horas kWh), que es esencial para la gestión y facturación.

Se utiliza para monitor y medida consumo de energía eléctrica en instalaciones eléctricas específicas, que es útil para participación en los gastos, el gestión de la energía y vigilancia del consumo.

Watnode también se puede utilizar en facturación neta con su capacidad de conteo bidireccional que significa que puede medir ambos consumo y producción de energía eléctrica, que es importante para las plantas de producción 'energía renovable como el paneles solares o parques eólicos.

Permite monitoreo y 'optimización consumo energético, que es esencial para reducir los costos energéticos y minimizar el consumo energético 'impacto ambiental.

También se puede utilizar para comprobar si contratos de rendimiento energético son respetados midiendo con precisión el consumo de energía.

Con su configuración multiusos, puede medir 1 a 3 fases en diversas configuraciones 2, 3 o 4 cables, lo que lo hace adecuado para una variedad de sistemas eléctricos.

Funciona con transformadores actuales Magnelab y uno adaptador de entrada de pulso para proporcionar medidas específicas, incluso por cargos con formas de onda no sonoras.

Él es fácil de instalar y cable, esto permite una fácil integración en varias instalaciones eléctricas.

Especificaciones técnicas:

- Medida 1, 2 o 3 fases en 2, 3 o 4 configuraciones de alambre
- Uso con una amplia selección de TC (se vende por separado); valores nominales de 5 a 1500 amperios
- Medición precisa de configuraciones de fase única, bifase o tres fases
- Fácil de instalar y cable
- Salida de pulso: compatible con modelos de grabador de pulso
- Tamaño pequeño: se puede instalar en paneles de servicio existentes o cajas de unión
- Diagnóstico LED: confirma la instalación correcta para todas las fases
- Cuenta de dos vías: cuenta de red para la producción fotovoltaica solar y eólica con un solo metro
- Determinación de los variadores de frecuencia
- Alimentación: no se requiere alimentación externa
- Terminales desmontables: fácil de instalar y eliminar
- UL, certificado CUL: diseñado y probado para seguridad y uso en toda América del Norte
- Marcación CE: se puede instalar en toda la UE

Características del sensor:

- Operación: rango de tensión: ± 20% de valor nominal
- Frecuencia: 60 Hz
- Entrada TC: 0-0.5 VCA en operación, 3 VCA máximo
- Conectores: UL, CSA reconocida, terminales de tornillo desmontables (14 AWG), 600 V
- Rango de temperatura operativo: -30 a 60 °C (-22 a 140 °F)
- Rango de humedad operativo: 0-90% HR, sin condensación
- Dimensiones: 8,5 cm x 14,3 cm x 3,8 cm (3,3" x 5,6" x 1,5")
- Peso: 295 g (10.4 oz)
- Número de canales de datos: 2

Para descargar el manual de Sistemas de Control Continental LLC, haga clic aquí .

Delta o Rangos de configuración de Wye: 208, 480 Volt AC:

- 1 fase 2 hilos 208 V (sin neutral)
- 1 fase 2 hilos 240 V (sin neutral)
- Monophased 3 son 120V/240V
- Tres fases de tres hilos 208 V (sin neutral)
- 3 fases de 4 hilos 120V/208V
- Precisión: ±0,45 % de lectura + 0,05 % FS hasta 25o armónico
(según la TC utilizada y la precisión de la variación de la línea, la precisión puede ser entre el 1,5% y el 4% de la lectura)
