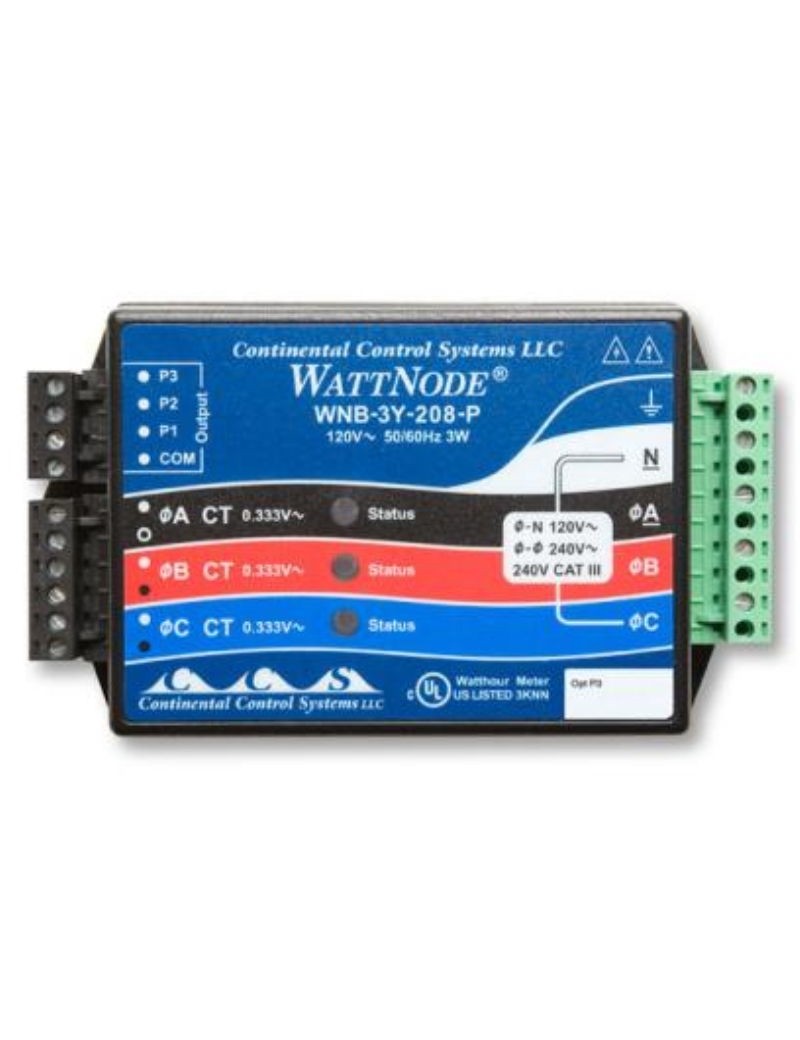

WattNode 208/240 VAC 1,2, gold 3 Transducer Sensor kWh Phase Wye - T-WNB-3Y-208

Die sensor wandler dreiphasen WattNode TWNB-3Y-208 ein messgerät 'elektrische energie konstruiert zur messung kilowattstunden (kWh) in dreiphasensysteme en stern mit einem nennspannung de 208 VAC.
Es ist wichtig, die Nennspannung des Sensors mit der des Systems anzupassen, um sicherzustellen, dass spezifische maßnahmen.
Das Hauptziel dieses Sensors ist die Messung der verbrauch dies ist für die überwachung der elektrischen energie in dreiphasigen systemen wesentlich energiekosten und optimierung des verbrauchs.
Es ist speziell für drei Phasensternsysteme konzipiert, die eine Art von elektrischer Konfiguration sind, die häufig in industrieanwendungen und handel, diese konfiguration impliziert drei phasen de elektrischer strom.
Ein interessantes Merkmal dieses Sensors ist seine Fähigkeit, bis zu messen drei bypass-schaltungen getrennt gleichzeitig.
Dies ermöglicht monitor und maßnahme die energieverbrauch mehrere lasten oder geräte einzeln.
Das ist messumformer kWh mit sternanschluss WattNode arbeitet mit wechselstromwandlern Magnelab und eins impulseingangsadapter zur bereitstellung kilowattstunden Wahre RMS der verwendeten energie, auch für lasten mit formen von'nicht-sinuswelle.
Da diese Sensoren direkt mit der Leitung verbunden sind, sollten sie nur von qualifiziertes personal.
Der Sensor ist dazu ausgelegt, genaue Messungen an einem erschwinglich, dies macht es attraktiv für eine vielzahl von anwendungen, insbesondere in industriellen und kommerziellen umgebungen.

Technische Daten:

- Messen 1, 2 oder 3 Phasen in 2, 3 oder 4 Drahtkonfigurationen
- Verwendung mit einer großen Auswahl an CT (separat erhältlich), Nennwerte von 5 bis 1500 Ampere
- genaue Messung von Einphasen-, Zweiphasen- oder Dreiphasenkonfigurationen
- Einfach zu installieren und Kabel
- Pulsausgang: kompatibel mit Puls-Eingangsschreibermodellen
- Kleine Größe: kann in bestehenden Service-Panels oder Anschlussdosen installiert werden
- Diagnostische LED: bestätigt die richtige Installation für alle Phasen
- Zweiwegzählung: Nettozählung für Solar- und Wind-Photovoltaik-Produktion mit einem einzigen Meter
- Bestimmung von Frequenzvariatoren
- Stromversorgung: keine externe Stromversorgung erforderlich
- Detachable Terminals: einfach zu installieren und zu entfernen
- UL, CUL zertifiziert: entwickelt und getestet für Sicherheit und Nutzung in ganz Nordamerika
- CE-Kennzeichnung: kann in der gesamten EU installiert werden

Sensoreigenschaften:

- Betrieb: Spannungsbereich: ± 20% Nennwert
- Frequenz: 60 Hz
- CT-Eingang: 0-0,5 VCA im Betrieb, maximal 3 VCA
- Steckverbinder: UL, CSA erkannt, herausnehmbare Schraubklemmen (14 AWG), 600 V
- Betriebstemperaturbereich: -30 bis 60 °C (-22 bis 140 °F)
- Betriebsfeuchtebereich: 0-90% HR, ohne Kondensation
- Maße: 8,5 cm x 14,3 cm x 3,8 cm (3.3" x 5,6" x 1,5")
- Gewicht: 295 g (10,4 oz)
- Anzahl der Datenkanäle: 2

Um das Handbuch der Continental Control Systems LLC herunterzuladen, klicken Sie auf hier .

Hier ein Bild einer typischen Installation:

- Star Konfigurationsbereiche: 120, 208, 240 Volt AC
1 Phase 2 Gewinde 120 V (mit Neutral)
Monophase 3 Sohn 120V/240V
3-Phasen 4-Draht 120V/208V
- Genauigkeit: ±0,45 % des Lesens + 0,05 % FS bis 25th harmonisch
(abhängig vom verwendeten CT und der Genauigkeit der Linienvariation kann die Genauigkeit zwischen 1,5 % und 4 % des Messwertes liegen)
