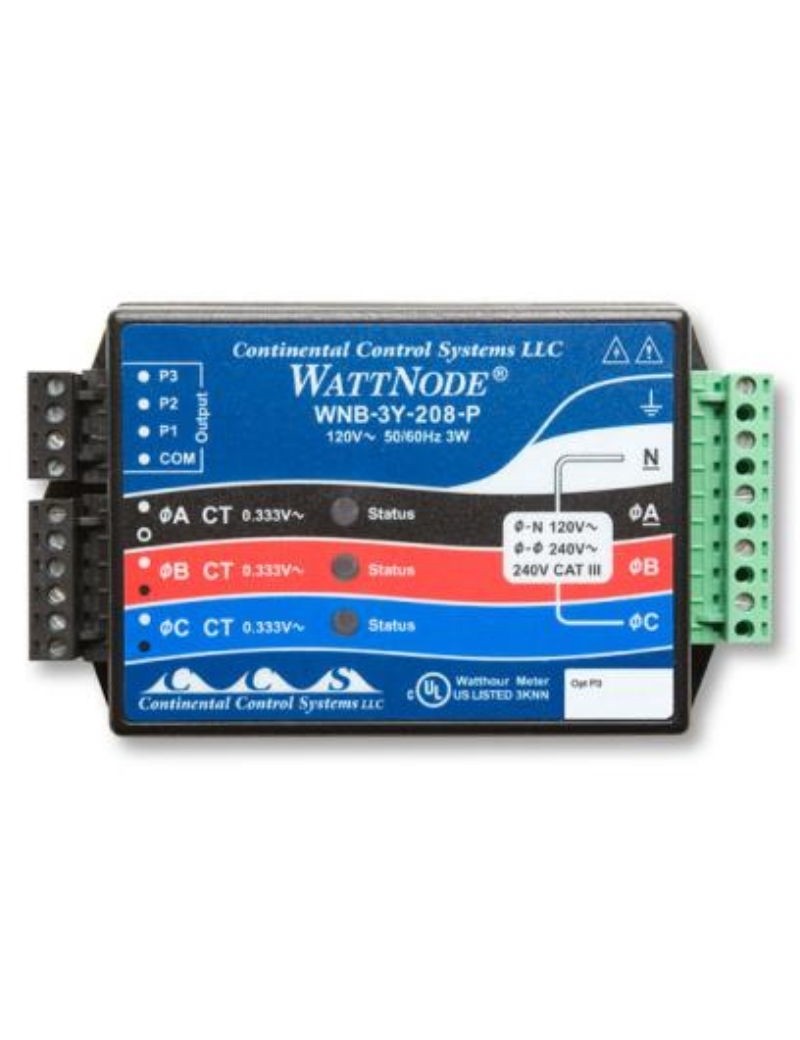

WattNode 208/240 VAC 1,2, oro 3 sensore del trasduttore kWh Phase Wye - T-WNB-3Y-208

The sensore sensore sensore trasduttore trifase WattNode T-WNB-3Y-208 è un dispositivo di misura 'energia elettrica progettato per misurare kilowatt ore (kWh) in sistemi trifase a stella stella con uno tensione nominale de 208 VAC.
È importante abbinare la tensione nominale del sensore con quella del sistema per garantire che misure specifiche.
L'obiettivo principale di questo sensore è quello di misurare consumo questo è essenziale per il monitoraggio dell'energia elettrica nei sistemi trifase costi energetici e ottimizzazione del consumo.
È specificamente progettato per tre sistemi a stella di fase, che sono un tipo di configurazione elettrica comunemente usato in applicazioni industriali e commerciale, questa configurazione implica tre fasi de corrente elettrica.
Una caratteristica interessante di questo sensore è la sua capacità di misura fino a tre circuiti di bypass separato simultaneamente.
Questo permette monitor e misura il consumo energetico diversi carichi o attrezzature singolarmente.
Questo è trasduttore kWh con un collegamento a stella WattNode opere con trasformatori ac Magnelab e uno adattatore di ingresso del polso fornire kilowatt ore Vero RMS di energia utilizzata, anche per carichi con forme di'onda non-sina.
Poiché questi sensori sono collegati direttamente alla linea, devono essere utilizzati solo da personale qualificato.
Il sensore è progettato per fornire misure accurate a un conveniente, questo lo rende attraente per una varietà di applicazioni, in particolare in ambienti industriali e commerciali.

Specifiche tecniche:

- Misura 1, 2 o 3 fasi in configurazioni 2, 3 o 4 fili
- Utilizzare con una vasta scelta di CT (venduto separatamente), valori nominali da 5 a 1500 ampere
- Misura accurata delle configurazioni monofase, bifase o trifase
- Facile da installare e cavo
- Uscita Pulse: compatibile con i modelli di registratore di impulsi
- Piccole dimensioni: può essere installato in pannelli di servizio o scatole di giunzione esistenti
- Diagnostic LED: conferma la corretta installazione per tutte le fasi
- Conto bidirezionale: conteggio netto per la produzione fotovoltaica solare ed eolica con un solo metro
- Determinazione dei variatori di frequenza
- Alimentazione: nessuna alimentazione esterna richiesta
- Morsetti staccabili: facile da installare e rimuovere
- UL, certificato CUL: progettato e testato per la sicurezza e l'uso in tutto il Nord America
- marcatura CE: può essere installato in tutta l'UE

Caratteristiche del sensore:

- Funzionamento: range di tensione: ± 20% del valore nominale
- Frequenza: 60 Hz
- Ingresso CT: 0-0.5 VCA in funzione, massimo 3 VCA
- Connettori: UL, CSA riconosciuto, morsetti a vite rimovibili (14 AWG), 600 V
- Intervallo di temperatura di esercizio: da -30 a 60 °C (-22 a 140 °F)
- Campo di umidità: 0-90% HR, senza condensazione
- Dimensioni: 8,5 cm x 14,3 cm x 3,8 cm (3,3" x 5,6" x 1,5")
- Peso: 295 g (10,4 oz)
- Numero di canali dati: 2

Per scaricare il manuale Continental Control Systems LLC, fare clic qui .

Ecco un'immagine di un'installazione tipica:

- Gamma di configurazione stellare: 120, 208, 240 Volts AC
1 fase 2 fili 120 V (con neutro)
Monofase 3 figlio 120V/240V
3-fase 4-fili 120V/208V
- Precisione: ±0,45 % della lettura + 0,05 % FS fino a 25 ° armonica
(a seconda della CT utilizzata e della precisione della variazione della linea, l'accuratezza può essere compresa tra l'1,5% e il 4% della lettura)
