WattNode 208/240 VAC 1,2, oro 3 sensor transductor kWh Phase Wye - T-WNB-3Y-208

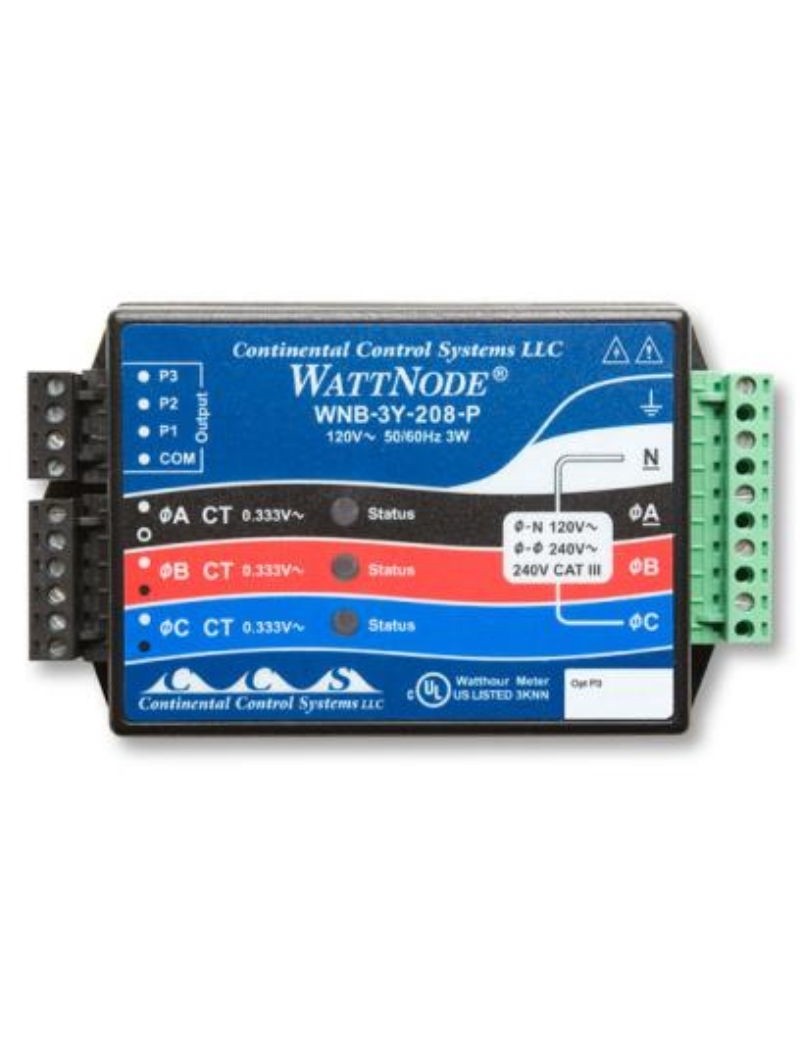

El sensor transductor tres fases WattNode T-WNB-3Y-208 es un dispositivo de medición 'energía eléctrica diseñado para medir kilovatios horas (kWh) in sistemas de tres fases en inglés estrella con uno tensión nominal de 208 VAC.
Es importante que coincida con el voltaje nominal del sensor con el del sistema para asegurar que medidas específicas.
El objetivo principal de este sensor es medir el consumo esto es esencial para el monitoreo de la energía eléctrica en sistemas de tres fases gastos de energía y optimización del consumo.
Está diseñado específicamente para tres sistemas de estrellas de fase, que son un tipo de configuración eléctrica comúnmente utilizada en aplicaciones industriales y comercial, esta configuración implica tres fases de corriente eléctrica.
Una característica interesante de este sensor es su capacidad de medir hasta tres circuitos de bypass separados simultáneamente.
Esto permite monitor y medida el consumo energético varias cargas o equipos individualmente.
Esto es transductor kWh con una conexión estrella WattNode obras con transformadores de arco Magnelab y uno adaptador de entrada de pulso para proporcionar kilovatios horas True RMS de energía utilizada, incluso para cargas con formas de'onda no-sine.
Puesto que estos sensores están conectados directamente a la línea, sólo deben ser utilizados por personal calificado.
El sensor está diseñado para proporcionar mediciones precisas a un asequible, esto lo hace atractivo para una variedad de aplicaciones, especialmente en entornos industriales y comerciales.

Especificaciones técnicas:

- Medida 1, 2 o 3 fases en 2, 3 o 4 configuraciones de alambre
- Uso con una amplia selección de TC (se vende por separado), valores nominales de 5 a 1500 amperios
- Medición precisa de configuraciones de fase única, bifase o tres fases
- Fácil de instalar y cable
- Salida de pulso: compatible con modelos de grabador de pulso
- Tamaño pequeño: se puede instalar en paneles de servicio existentes o cajas de unión
- Diagnóstico LED: confirma la instalación correcta para todas las fases
- Cuenta de dos vías: cuenta de red para la producción fotovoltaica solar y eólica con un solo metro
- Determinación de los variadores de frecuencia
- Alimentación: no se requiere alimentación externa
- Terminales desmontables: fácil de instalar y eliminar
- UL, certificado CUL: diseñado y probado para seguridad y uso en toda América del Norte
- Marcación CE: se puede instalar en toda la UE

Características del sensor:

- Operación: rango de tensión: ± 20% de valor nominal
- Frecuencia: 60 Hz
- Entrada TC: 0-0.5 VCA en operación, 3 VCA máximo
- Conectores: UL, CSA reconocida, terminales de tornillo desmontables (14 AWG), 600 V
- Rango de temperatura operativo: -30 a 60 °C (-22 a 140 °F)
- Rango de humedad operativo: 0-90% HR, sin condensación
- Dimensiones: 8,5 cm x 14,3 cm x 3,8 cm (3,3" x 5,6" x 1,5")
- Peso: 295 g (10.4 oz)
- Número de canales de datos: 2

Para descargar el manual de Sistemas de Control Continental LLC, haga clic aquí .

Aquí hay una imagen de una instalación típica:

- Catálogo de estrellas: 120, 208, 240 Voltios AC
1 fase 2 hilos 120 V (con neutral)
Monophased 3 son 120V/240V
3-phase 4-wire 120V/208V
- Precisión: ±0,45 % de lectura + 0,05 % FS hasta 25o armónico
(según la TC utilizada y la precisión de la variación de la línea, la precisión puede ser entre el 1,5% y el 4% de la lectura)
