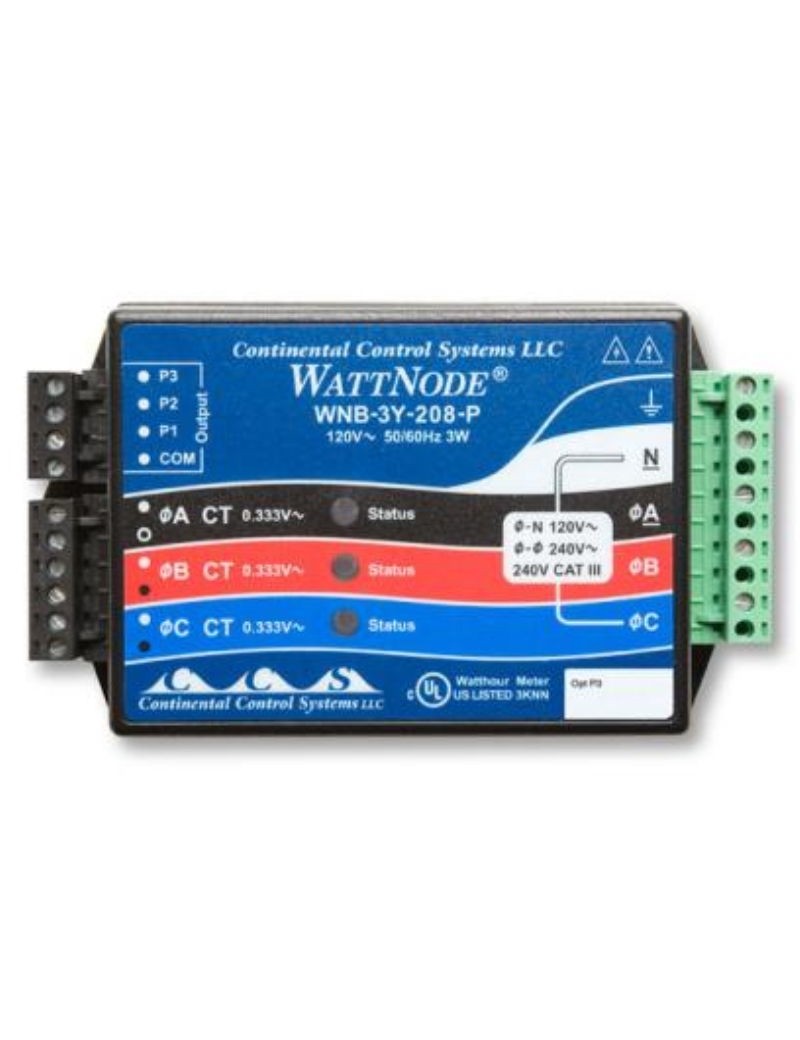

WattNode 208/240 VAC 1,2, or 3 Capteur de transducteur kWh Phase Wye - T-WNB-3Y-208

Le capteur transducteur triphasé WattNode T-WNB-3Y-208 est un dispositif de mesure d'énergie électrique conçu pour mesurer les kilowattheures (kWh) dans les systèmes triphasés en étoile avec une tension nominale de 208 VAC.
Il est important de correspondre la tension nominale du capteur à celle du système pour garantir des mesures précises.
 Le principal objectif de ce capteur est de mesurer la consommation d'énergie électrique dans des systèmes triphasés, il quantifie la quantité d'énergie électrique utilisée ou générée par le système, ce qui est essentiel pour le suivi des coûts énergétiques et l'optimisation de la consommation.
Il est spécifiquement conçu pour les systèmes triphasés en étoile, qui sont un type de configuration électrique couramment utilisé dans les applications industrielles et commerciales, cette configuration implique trois phases de courant électrique.
Une caractéristique intéressante de ce capteur est sa capacité à mesurer jusqu'à trois circuits de dérivation séparés simultanément.
Cela permet de surveiller et de mesurer la consommation d'énergie de plusieurs charges ou équipements de manière individuelle.
Ce transducteur kWh à connexion en étoile WattNode fonctionne avec les transformateurs de courant alternatif Magnelab et un adaptateur d'entrée d'impulsion pour fournir des kilowattheures True RMS d'énergie utilisée, même pour les charges avec des formes d'onde non sinusoïdales.
Étant donné que ces capteurs se raccordent directement à la ligne, ils ne doivent être utilisés que par du personnel qualifié.
Le capteur est conçu pour offrir des mesures précises à un coût abordable, ce qui le rend attrayant pour une variété d'applications, notamment dans les environnements industriels et commerciaux.

Caractéristiques techniques :

- Mesure 1, 2 ou 3 phases dans des configurations à 2, 3 ou 4 fils
- Utilisation avec un large choix de CT (vendus séparément), valeurs nominales de 5 à 1500 ampères
- Mesure précise des configurations monophasées, biphasées ou triphasées
- Facile à installer et à câbler
- Sortie d'impulsion : compatible avec les modèles d'enregistreurs d'entrée d'impulsion
- Petite taille : peut être installé dans des panneaux de service ou des boîtes de jonction existants
- LED de diagnostic : confirme la bonne installation pour toutes les phases
- Comptage bidirectionnel : comptage net pour la production d'énergie solaire et éolienne photovoltaïque avec un seul compteur
- Dosage des variateurs de fréquence
- Alimentation secteur : aucune alimentation externe requise
- Borniers détachables : faciles à installer et à retirer
- Homologué UL, cUL : conçu et testé pour la sécurité et l'utilisation dans toute l'Amérique du Nord
- Marquage CE : peut être installé dans toute l’UE

Fonctionnalités du capteur :

- Fonctionnement : plage de tension : ±20 % de la valeur nominale
- Fréquence : 60 Hz
- Entrée CT : 0-0,5 VCA en fonctionnement, 3 VCA maximum
- Connecteurs : UL, CSA reconnus, bornes à vis amovibles (14 AWG), 600 V
- Plage de température de fonctionnement : -30 à 60 °C (-22 à 140 °F)
- Plage d'humidité de fonctionnement : 0 à 90 % HR, sans condensation
- Dimensions : 8,5 cm x 14,3 cm x 3,8 cm (3,3 po x 5,6 po x 1,5 po)
- Poids : 295 g (10,4 oz)
- Nombre de canaux de données : 2

Pour télécharger le manuel de Continental Control Systems LLC, cliquez ici .

Voici une image d'une installation typique :

- Gammes de configuration en étoile : 120, 208, 240 Volts CA
1 phase 2 fils 120 V (avec neutre)
Monophasé 3 fils 120V/240V
Triphasé 4 fils 120V/208V
- Précision : ±0,45 % de la lecture + 0,05 % FS jusqu'à la 25ème harmonique
(en fonction du CT utilisé et de la précision de la variation de ligne, la précision peut être comprise entre 1,5 % et 4 % de la lecture)
