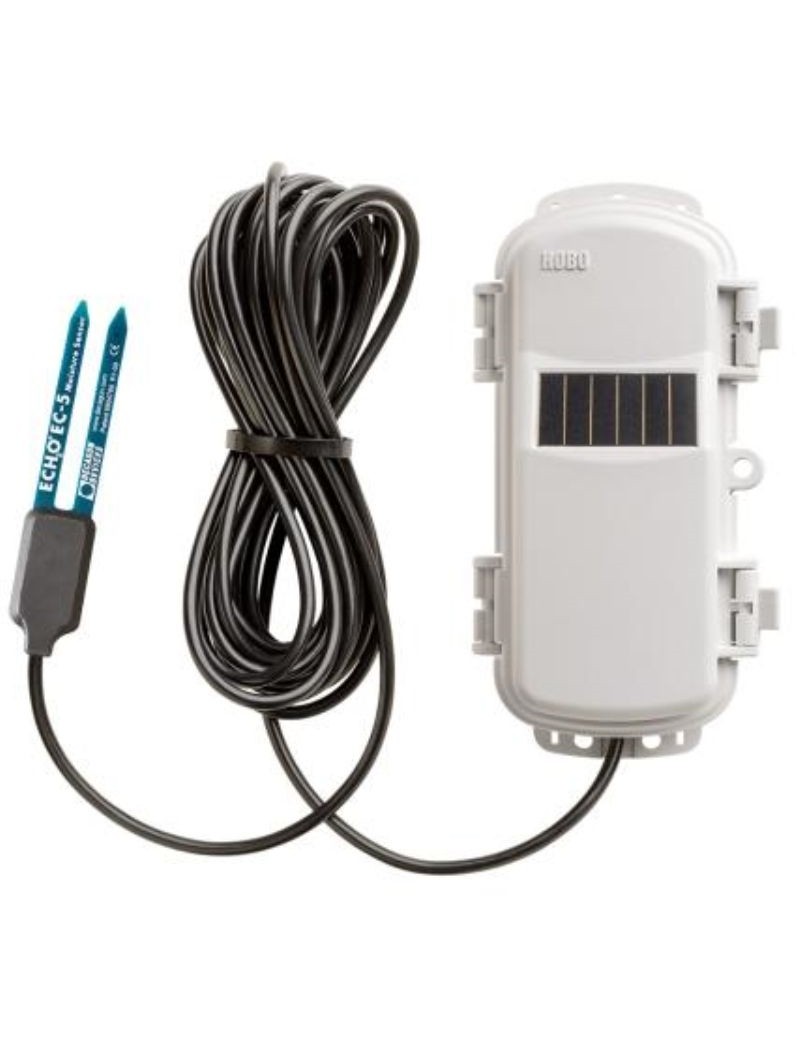

EC-5 Bodenfeuchtesensor für HOBOnet Netzwerk RXW-SMC-868

Die bodenfeuchtesensor EG-5 enthält die eCH 2 OTM EC5 Sensor im feld getestet und liefert messwerte direkt im volumetrischen wassergehalt. Die hochfrequentes design dieser sensor minimiert die empfindlichkeit gegenüber salinität und textureffekten und gibt ihm eine breite messbreite.
Funksensoren HOBONET die daten direkt an die HOBO RX3000 oder hOBO MicroRX Station, oder daten über andere drahtlose sensoren an die hauptbahnhof.
Sie sind vorkonfiguriert und bereit für den einsatz, und daten über HOBOlink, die innovative cloud-software-plattform von'Onset.

Technische Merkmale des Sensors:

- Genauigkeit von ±3 % bei typischen Bodenbedingungen und Genauigkeit von ±2 % bei spezifischer Bodenkalibrierung
- Messung eines Bodenvolumens von 0,3 Litern zur Messung in einer bestimmten Tiefe oder in einem Behälter
- Der Hochfrequenzkreislauf (70 MHz) bietet auch in Salz- und Sandböden gute Präzision
- Kabellose Funktionen
- 900 MHz Drahtlos-Netz Selbstheilungstechnik
- Kabellose Reichweite von 450 bis 600 Meter (1.500 bis 2.000 Fuß) und bis zu fünf Sprünge
- Bis zu 50 drahtlose Sensoren oder 336 Datenkanäle pro HOBO RX Station
- Drücken Sie einfach eine Taste, um das HOBOnet Wireless-Netzwerk zu verbinden
- Onboard-Speicher, um Datenverlust zu vermeiden
- Powered by wiederaufladbare AA-Batterien und integriertes Solarpanel

Bemerkungen:

1- Der Sensor ist in der Lage, Messwerte außerhalb des Standard-Volumenwassergehaltsbereichs bereitzustellen. Dies ist nützlich für die Diagnose des Betriebs und der Installation des Sensors. Weitere Informationen finden Sie im Abschnitt Sensorbetrieb .

2- Dies ist eine Systempräzisionsspezifikation und beinhaltet die Sondengenauigkeit von typischen ±0.03 m3/m3 (±0.02 m3/m3 Bodenspezifisch) plus die Mote-Genauigkeit von ±0.01 m3/m3 bei 25 °C (77 °F). Es gibt zusätzliche Temperaturgenauigkeitsunterschiede von ±0,03 m3/m3 / °C Maximum für die Sonde in der Betriebstemperaturumgebung, typisch

3 zeigt, hat das System aufgrund der Art der Sensorausführung und der Betriebsfrequenz des Sensors eine Eigenanfälligkeit für Hochfrequenzsignale. Die Präzisionsspezifikation bei bestimmten RFI-Umgebungen, wie sie in IEC 61000-4-3 und IEC 61000-4-6 beschrieben sind, wird auf 0,061 m3/m3 reduziert. Die Genauigkeit des Systempegels wird besonders dann beeinflusst, wenn in einem elektrischen Feld von 3 V/m oder mehr innerhalb des 70 MHz-Bereichs platziert wird. BIR-Abbaupraktiken und physische Einsatzänderungen können die Systemempfindlichkeit reduzieren.

Zusätzliche Funktionen:

- Messbereich im Boden: 0 bis 0,550 m3/m3 (Wasservolumengehalt)
- Ja- Breite Reichweite: -0.401 bis 2.574 m3/m3 siehe Anmerkung 1
- Genauigkeit ±0,031 m3/m3 (±3,1%) typisch 0 bis 50°C (32° bis 122°F) für Mineralböden bis 8 dS/m und ±0,020 m3/m3 (±2%) mit bodenspezifischer Kalibrierung siehe Anmerkungen 2 und 3
- Auflösung: 0,0007 m3/m3 (0.07%)
- Einflussvolumen: 0,3 Liter (10,14 Unzen)
- Sensorfrequenz: 70 MHz
- ECH2O-Meter
- Ja- Referenz der Prüfsonde: EC-510HS
- Sensorbetriebstemperaturbereich: 0° bis 50°C (32° bis 122°F).
Obwohl die Sensorsonde und das Kabel bei Temperaturen unterhalb des Gefrierpunktes (bis zu -40 °C/F) sicher arbeiten können, liegen die bei diesen extremen Temperaturen gesammelten Bodenfeuchtedaten außerhalb des genauen Messbereichs des Sensors.
- Betriebstemperaturbereich:
-25° bis 60°C (-13° bis 140°F) mit Akkumulatoren
-40 bis 70°C (-40° bis 158°F) mit Lithiumbatterien
- Radioleistung: 12,6 mW (+11 dBm) nicht einstellbar
- Übertragungsbereich:
Zuverlässige Verbindung zu einer 457,2 m (1.500 ft) Sichtlinie auf einer Höhe von 1,8 m (6 ft)
Zuverlässige Verbindung zu einer 609,6 m (2 000 ft) Sichtlinie auf einer Höhe von 3 m (10 ft)
- Wireless Data Standard: IEEE 802.15.4
- Funkbetriebsfrequenzen RXW-SMC-868 und RXW-SMD-868: 866,5 MHz
- eingesetzte Modulation: OQPSK (Dekalation der Modulation durch Quadraturphasenverschiebung)
- Datenflussrate: bis zu 250 kbps, nicht einstellbar
- Servicezyklus: - Maximale Anzahl von Punkten:
bis zu 50 drahtlose sensoren
336 Datenkanäle pro HOBO RX Station
- Lograte: 1 Minute bei 18 Uhr
- Anzahl der Datenkanäle: 2

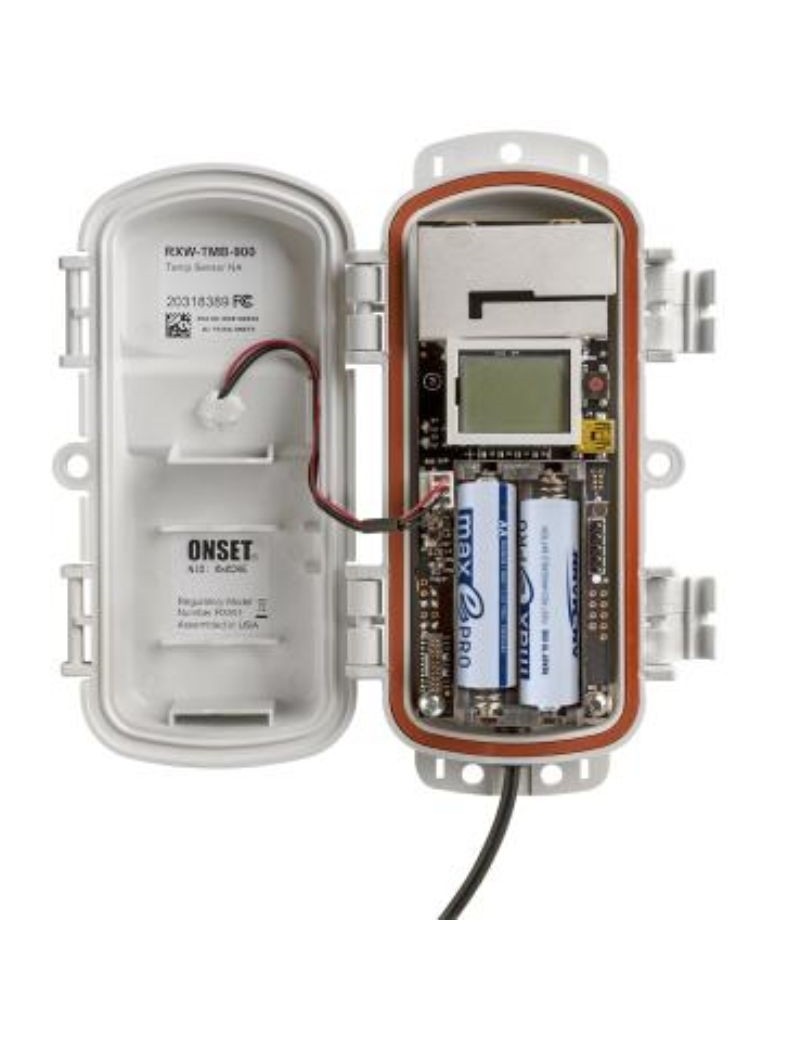

- Art der Batterie / Stromquelle:
2 wiederaufladbare NiMH Akkus AA 1.2 V, betrieben von einem integrierten solarpanel
oder
2 AA 1,5 V Lithium Batterien für Betriebsbedingungen von -40 bis 70°C (-40° bis 158°F)
- Akkulaufzeit:
Mit NiMH Batterien : 3 bis 5 Jahre typisch, wenn sie in einem Temperaturbereich von -20° bis 40°C (-4°F bis 104°F) eingesetzt werden und zur Sonne hin positioniert werden (siehe Einsatz und Montage), wird der Betrieb außerhalb dieses Bereichs die Lebensdauer der Batterie verringern
Mit Lithiumbatterien : 1 jahr, typische verwendung
- Erinnerung : 16 MB
- Maße:
Bodensonde RXW-SMC-868: 89 x 15 x 1,5 mm (3,5 x 0,62 x 0,06 in.)
Kabellänge: 5 m (16.4 Fuß)
Mote: 16,2 x 8,59 x 4,6,14 cm,38 x 3,38 x 1,63 zoll)
- Gewicht:
Sensor und Kabel 180 Gramm (6,3 Unzen)
Mot: 223 g (7.87 oz)
- Materialien: PPCBT, Silikongummidichtung
- Umweltverträglichkeitsprüfung Mote: IP67, NEMA 6
