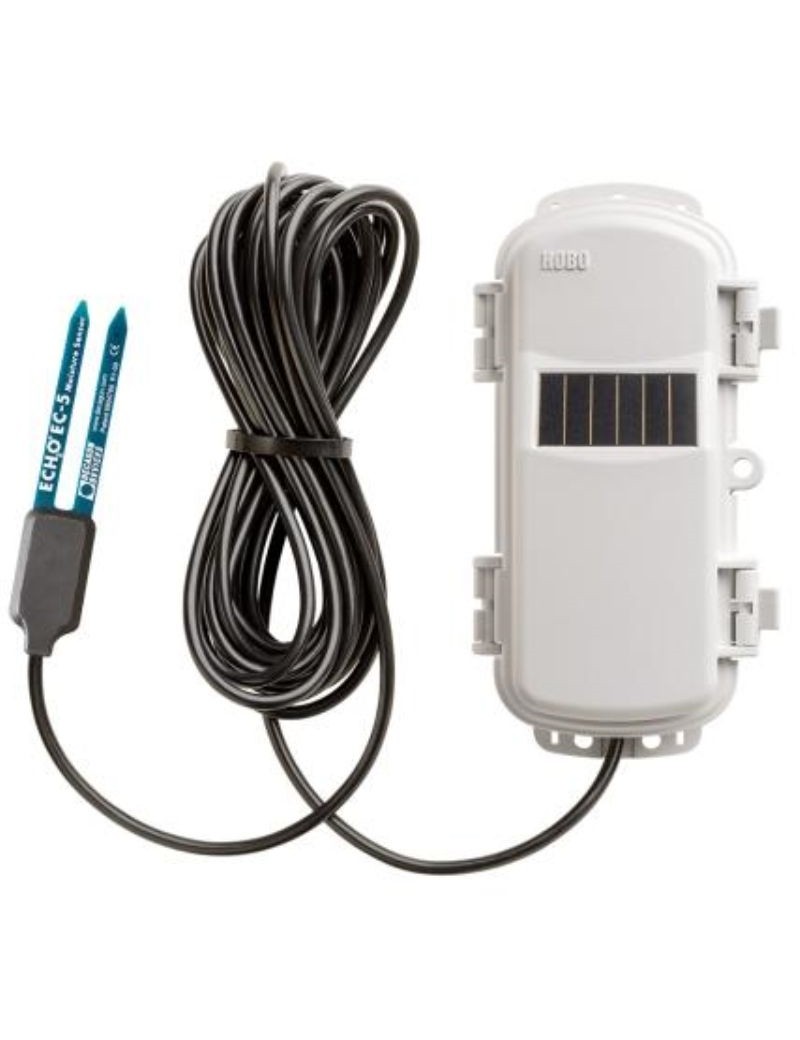

EC-5 Bodemvochtsensor voor Hobonet RXW-SMC-868-netwerk

De bodemvochtsensor EC-5 integreert de ECH SENSOR 2 O ™ EC5 Bewezen op de grond en levert rechten rechtstreeks in het volumwatergehalte. De Hoog frequentieontwerp Van deze sensor minimaliseert de gevoeligheid voor zoutgehalte en textuureffecten en geeft het een breed meetbereik.
Draadloze sensoren Hobonet Communiceer de gegevens rechtstreeks naar Hobo rx3000 of bij de Hobo Microrx-station, of verzenden de gegevens via andere draadloze sensoren naar de centraal station.
Zij zijn vooraf geconfigureerde en Klaar om te worden ingezeten de gegevens zijn toegankelijk via Hobolink, het innovatieve cloud softwareplatform voorOnset.

Technische kenmerken van de sensor:

- Nauwkeurigheid van ± 3% in typische bodemvoorwaarden en nauwkeurigheid van ± 2% met een bodemspecifieke kalibratie
- het meten van een volume van de grond van 0,3 liter om metingen op een specifieke diepte of in een container te nemen
- Het hoogfrequente circuit (70 MHz) biedt een goede precisie, zelfs in zoutoplossing en zanderige vloeren
- Draadloze functies
- 900 MHz draadloze draadloze mesh genezing automatische technologie
- Draadloos bereik van 450 tot 600 meter (1.500 tot 2000 voet) en maximaal vijf sprongen
- Maximaal 50 draadloze sensoren of 336 gegevenskanalen door Hobo RX-station
- Druk eenvoudig op een knop om het Hobonet Wireless Network te bereiken
- Embedded geheugen om gegevensverlies te voorkomen
- aangedreven door oplaadbare AA-batterijen en een geïntegreerd zonnepaneel

Opmerkingen:

1- De sensor is in staat om metingen te bieden buiten het standaard volumetrische waterinhoudsbereik. Dit is handig voor het diagnosticeren van de werking en installatie van de sensor. Zie het sectie Sensor Werking voor meer informatie.

2- Dit is een precisiespecificatie op het systeemniveau en bevat de precisie van de typische ± 0,03 m³ / m³ / m³ (± 0,02 m³ / m³) plus moturingsnauwkeurigheid van ± 0,001 m³ / m³ bij 25 ° C (77 ° F). Er zijn extra temperatuurnauwkeurigheidsverschillen van ± 0,003 m³ / m³ / ° C Maximaal voor de sonde in de bedrijfstemperatuuromgeving, typisch <0,001 m³ / m³ / ° C. (de afhankelijkheid van de temperatuur van het mottom is verwaarloosbaar.)

3- Gezien de aard van het sensorontwerp en de werkfrequentie van de sensor, heeft het systeem een gevoeligheden inherent aan radiofrequentiesignalen. De precisiespecificatie wanneer onderworpen aan bepaalde RFI-omgevingen, zoals die beschreven in IEC 61000-4-3 en IEC 61000-4-6, worden teruggebracht tot 0,061 m³ / m³. De nauwkeurigheid van het systeemniveau zal met name worden beïnvloed wanneer geplaatst in een elektrisch veld van 3 v / m of meer in het bereik van 70 MHz. De mitigatiepraktijken en de fysieke implementatiewijzigingen van RFI kunnen de systeemgevoeligheid verminderen.

Aanvullende functies:

- Meetbereik in de grond: 0 tot 0,550 m³ / m³ (watervolumetrische inhoud)
- Uitgebreid bereik: -0.401 tot 2.574 m³ / m³ Zie opmerking 1
- precisie ± 0,031 m³ / m³ (± 3,1%) typisch 0 tot 50 ° C (32 ° tot 122 ° F) voor minerale vloeren tot 8 DS / m en ± 0,020 m³ / m³ (± 2%) met kalibratie bodemspecifiek Zie opmerkingen 2 en 3
- Resolutie: 0,0007 m³ / m³ (0,07%)
- Volume van invloed: 0,3 liter (10.14 oz)
- Sensorfrequentie: 70 MHz
- Ech2O-teller
- Verwijzing van de sonde: EC-510HS
- Sensor bedrijfstemperatuurbereik: 0 ° tot 50 ° C (32 ° tot 122 ° F).
Hoewel de sensorprobe en kabel veilig kunnen werken bij temperaturen onder het vriespunt (tot -40 ° C / F), vallen de bodemvochtgegevens die bij deze extreme temperaturen zijn verzameld buiten het precieze meetbereik van het precieze meetbereik. Sensor.
- Bedrijfstemperatuurbereik:
-25 ° tot 60 ° C (-13 ° tot 140 ° F) met oplaadbare batterijen
-40 ° tot 70 ° C (-40 ° tot 158 ° F) met lithiumbatterijen
- Radio Power: 12.6 MW (+11 DBM) Niet instelbaar
- Transmissiebereik:
Betrouwbare verbinding met een lijn van het zicht van 457,2 m (1,500 ft) op een hoogte van 1,8 m (6 ft))
Betrouwbare aansluiting op een lijn van het zicht van 609,6 m (2.000 ft) op een hoogte van 3 m (10 ft)
- Draadloze gegevensstandaard: IEEE 802.15.4
- Royw-SMC-868 en RXW-SMD-868 en RXW-SMD-868 Radio-werkingsfrequenties: 866.5 MHz
- Gebruikte modulatie: OQPSK (Quadrature Fase Displacement Modulation Offset)
- Data-tarief: tot 250 Kbps, onbeperkt
- Servicecyclus: <1%
- Maximaal aantal punten:
Tot 50 draadloze sensoren
336 Data-kanalen door Hobo RX-station
- Logging Rate: 1 minuut op 18 uur
- Aantal gegevenskanalen: 2
- Type batterij / stroombron:
2 oplaadbare NIMH-batterijen AA 1,2 V, aangedreven door een geïntegreerd zonnepaneel
of
2 lithiumbatterijen AA 1,5 V Voor de bedrijfsomstandigheden van -40 ° tot 70 ° C (-40 ° tot 158 ° F)
- Batterijleven:
Met NIMH-batterijen : 3 tot 5 jaar typisch bij gebruik in een temperatuurbereik van -20 ° tot 40 ° C (-4 ° F bij 104 ° F) en gepositioneerd in de richting van de zon (zie de inzet en montage), zal de werking buiten dit bereik van de batterijen verminderen
Met lithiumbatterijen : 1 jaar, typisch gebruik
- Geheugen : 16 MB
- Afmetingen:
RXW-SMC-868 SOL-sonde: 89 x 15 x 1,5 mm (3,5 x 0,62 x 0,06 inch)
Kabellengte: 5 m (16,4 voet)
Mote: 16.2 x 8.59 x 4,14 cm (6.38 x 3.38 x 1,63 inch)
- Gewicht:
Sensor en 180 gram-kabel (6.3 oz)
Mote: 223 G (7.87 oz)
- Materialen: PCPBT, Silicone Rubberen Seal
- Mote Environmental Evaluation: IP67, NEMA 6
