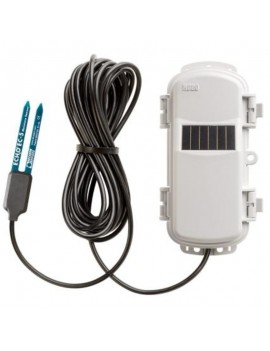

Capteur d'humidité du sol EC-5 pour réseau HOBOnet RXW-SMC-868

Le capteur d'humidité du sol EC-5 intègre le capteur ECH 2 O™ EC5 éprouvé sur le terrain et fournit des lectures directement dans la teneur en eau volumétrique. La conception haute fréquence de ce capteur minimise la sensibilité à la salinité et aux effets de texture, et lui confère une large plage de mesure.
Les capteurs sans fil HOBOnet communiquent les données directement au HOBO RX3000 ou à la station HOBO MicroRX, ou transmettent les données via d'autres capteurs sans fil vers la station centrale.
Ils sont préconfigurés et prêts à être déployés, et les données sont accessibles via HOBOlink, la plate-forme logicielle cloud innovante d'Onset.

Caractéristiques techniques du capteur :

- Précision de ±3 % dans des conditions de sol typiques et précision de ±2 % avec un étalonnage spécifique au sol
- Mesure un volume de sol de 0,3 litre pour prendre des mesures à une profondeur spécifique ou dans un récipient
- Le circuit haute fréquence (70 MHz) offre une bonne précision même dans les sols salins et sablonneux
- Fonctionnalités sans fil
- Technologie d'auto guérison du maillage sans fil 900 MHz
- Portée sans fil de 450 à 600 mètres (1 500 à 2 000 pieds) et jusqu'à cinq sauts
- Jusqu'à 50 capteurs sans fil ou 336 canaux de données par station HOBO RX
- Appuyez simplement sur un bouton pour rejoindre le réseau sans fil HOBOnet
- Mémoire embarquée pour éviter toute perte de données
- Alimenté par des piles AA rechargeables et un panneau solaire intégré

Remarques :

1- Le capteur est capable de fournir des lectures en dehors de la plage de teneur en eau volumétrique standard. Ceci est utile pour diagnostiquer le fonctionnement et l'installation du capteur. Voir la section Fonctionnement du capteur pour plus de détails.

2- Il s'agit d'une spécification de précision au niveau du système et comprend la précision de la sonde de ±0,03 m³/m³ typique (±0,02 m³/m³ spécifique au sol) plus la précision de mote de ±0,001 m³/m³ à 25 °C (77 °F). Il existe des écarts de précision de température supplémentaires de ±0,003 m³/m³ / °C maximum pour la sonde dans l'environnement de température de fonctionnement, typique <0,001 m³/m³ / °C. (La dépendance à la température du mote est négligeable.)

3- Compte tenu de la nature de la conception du capteur et de la fréquence de fonctionnement du capteur, le système présente des susceptibilités inhérentes aux signaux de radiofréquence. La spécification de précision lorsqu'elle est soumise à certains environnements RFI, tels que ceux décrits dans les normes CEI 61000-4-3 et CEI 61000-4-6, est réduite à 0,061 m³/m³. La précision du niveau du système sera particulièrement affectée lorsqu'il est placé dans un champ électrique de 3 V/m ou plus dans la plage de 70 MHz. Les pratiques d'atténuation des RFI et les changements de déploiement physique peuvent réduire la sensibilité des systèmes.

Fonctionnalités complémentaires :

- Plage de mesure dans le sol : 0 à 0,550 m³/m³ (teneur volumétrique en eau)
- Gamme étendue : -0,401 à 2,574 m³/m³  voir Remarque 1
- Précision ±0,031 m³/m³ (±3,1%) typique 0 à 50°C (32° à 122°F) pour les sols minéraux jusqu'à 8 dS/m et ±0,020 m³/m³ (±2%) avec étalonnage spécifique au sol voir Remarques 2 et 3
- Résolution : 0,0007 m³/m³ (0,07 %)
- Volume d'influence : 0,3 litre (10,14 oz)
- Fréquence du capteur : 70 MHz
- Compteur ECH2O
- Référence de la sonde : EC-510HS
- Plage de température de fonctionnement du capteur : 0° à 50°C (32° à 122°F).
Bien que la sonde et le câble du capteur puissent fonctionner en toute sécurité à des températures inférieures au point de congélation (jusqu'à -40 °C/F), les données d'humidité du sol recueillies à ces températures extrêmes se situent en dehors de la plage de mesure précise du capteur.
- Plage de température de fonctionnement :
-25° à 60°C (-13° à 140°F) avec piles rechargeables
-40° à 70°C (-40° à 158°F) avec piles au lithium
- Puissance radio : 12,6 mW (+11 dBm) non réglable
- Plage de transmission :
Connexion fiable à une ligne de visée de 457,2 m (1 500 pi) à une hauteur de 1,8 m (6 pi)
Connexion fiable à une ligne de visée de 609,6 m (2 000 pi) à une hauteur de 3 m (10 pi)
- Norme de données sans fil : IEEE 802.15.4
- Fréquences de fonctionnement radio RXW-SMC-868 et RXW-SMD-868 : 866,5 MHz
- Modulation employée : OQPSK (décalage de la modulation par déplacement de phase en quadrature)
- Débit de données : jusqu'à 250 kbps, non réglable
- Cycle de service : <1 %
- Nombre maximal de points :
jusqu'à 50 capteurs sans fil
336 canaux de données par station HOBO RX
- Taux de journalisation : 1 minute à 18 heures
- Nombre de canaux de données : 2
- Type de batterie / source d'alimentation :
2 piles NiMH rechargeables AA 1,2 V, alimentées par un panneau solaire intégré
ou
2  piles lithium AA 1,5 V pour des conditions de fonctionnement de -40° à 70°C (-40° à 158°F)
- Vie de la batterie :
Avec des batteries NiMH : 3 à 5 ans typiques lorsqu'elles sont utilisées dans une plage de températures de -20° à 40°C (-4°F à 104°F) et positionnées vers le soleil (voir Déploiement et montage), un fonctionnement en dehors de cette plage réduira la durée de vie des piles
Avec des piles au lithium : 1 an, utilisation typique
- Mémoire : 16 Mo
- Dimensions :
Sonde de sol RXW-SMC-868 : 89 x 15 x 1,5 mm (3,5 x 0,62 x 0,06 in.)
Longueur de câble : 5 m (16,4 pieds)
Mote: 16,2 x 8,59 x 4,14 cm (6,38 x 3,38 x 1,63 pouces)
- Poids :
Capteur et câble 180 grammes (6,3 oz)
Mote : 223 g (7,87 oz)
- Matériaux : PCPBT, joint en caoutchouc de silicone
- Évaluation environnementale Mote : IP67, NEMA 6
