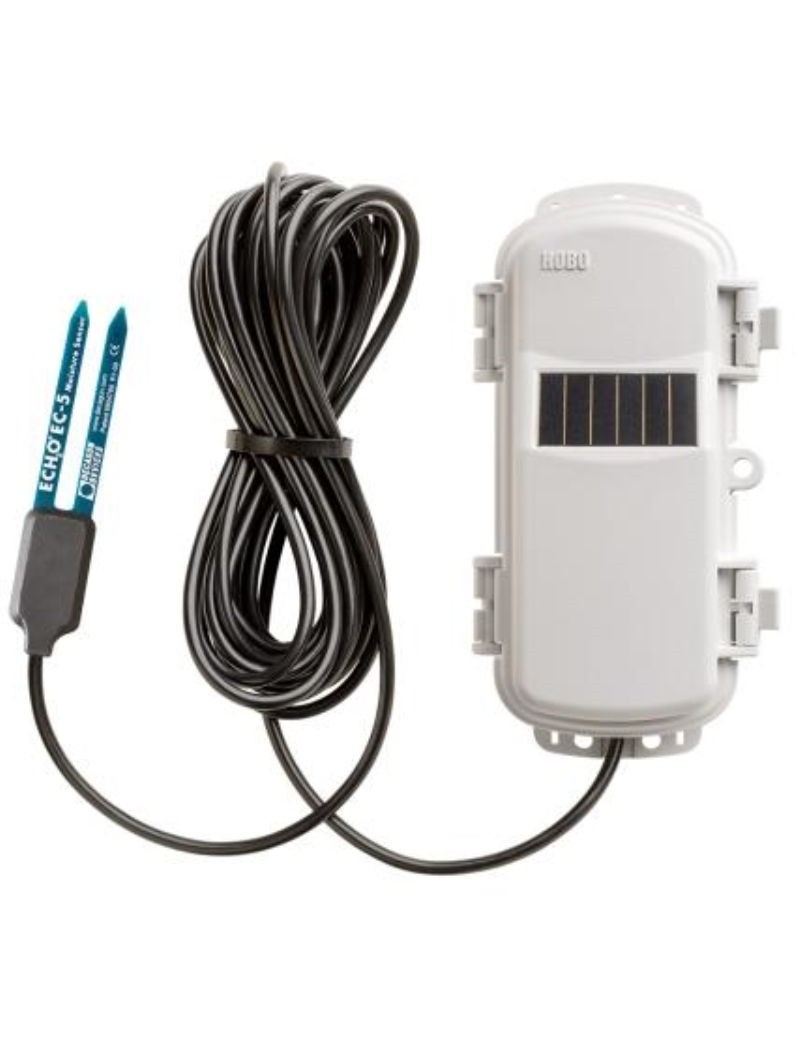

Sensore di umidità del suolo EC-5 per la rete HOBOnet RXW-SMC-868

The sensore di umidità del suolo CE-5 incorpora la sensore ECH 2 OTM EC5 testato nel campo e fornisce letture direttamente nel contenuto volumetrico dell'acqua. The progettazione ad alta frequenza di questo sensore minimizza la sensibilità agli effetti della salinità e della texture, e gli dà ampia gamma di misura.
Sensori wireless HOBONET comunicare i dati direttamente al HOBO RX3000 o # Stazione MicroRX, o trasmettere i dati tramite altri sensori wireless stazione centrale.
Sono preconfigurato e pronto per la distribuzione, e i dati sono accessibili tramite HOBOlink, l'innovativa piattaforma software cloud'Onset.

Caratteristiche tecniche del sensore:

- Precisione di ±3 % in condizioni tipiche del suolo e precisione di ± 2 % con specifica taratura del terreno
- Misurare un volume di terreno di 0,3 litri per prendere misure a una profondità specifica o in un contenitore
- Il circuito ad alta frequenza (70 MHz) offre una buona precisione anche nei terreni salini e sabbiosi
- Caratteristiche wireless
- tecnologia di autoguarigione a maglia wireless da 900 MHz
- Distanza wireless da 450 a 600 metri (1.500 a 2.000 piedi) e fino a cinque salti
- Fino a 50 sensori wireless o 336 canali di dati per la stazione HOBO RX
- Basta premere un pulsante per aderire alla rete wireless HOBOnet
- Memoria a bordo per evitare la perdita di dati
- Alimentato da batterie ricaricabili AA e pannello solare integrato

Osservazioni:

1- Il sensore è in grado di fornire letture al di fuori della gamma standard di contenuto di acqua volumetrica. Questo è utile per diagnosticare il funzionamento e l'installazione del sensore. Per maggiori dettagli consultare la sezione Operazione Sensore.

2- Questa è una specifica di precisione del sistema e include l'accuratezza della sonda della tipica ± 0,03 m3/m3 (±0.02 m3/m3 specifica del suolo) più la precisione mote di ± 0,01 m3/m3 a 25 °C (77 °F). Ci sono ulteriori differenze di accuratezza della temperatura di ±0,03 m3/m3 / °C massimo per la sonda nell'ambiente di temperatura di esercizio, tipico

3- Data la natura della progettazione del sensore e la frequenza di funzionamento del sensore, il sistema ha inerente suscettibilità ai segnali di radiofrequenza. La specifica di precisione quando è sottoposta a determinati ambienti RFI, come quelli descritti in IEC 61000-4-3 e IEC 61000-4-6, è ridotta a 0,061 m3/m3. L'accuratezza del livello di sistema sarà particolarmente influenzata quando si colloca in un campo elettrico di 3 V/m o più all'interno della gamma 70 MHz. Le pratiche di mitigazione BIR e i cambiamenti fisici di distribuzione possono ridurre la sensibilità del sistema.

Caratteristiche complementari:

- Campo di misura nel terreno: da 0 a 0,550 m3/m3 (contenuto volumetrico dell'acqua)
- No- Ampia gamma: da -0.401 a 2.574 m3/m3 vedi nota 1
- Accuratezza ± 0,031 m3/m3 (±3.1%) tipico da 0 a 50°C (32° a 122°F) per terreni minerali fino a 8 dS/m e ±0,020 m3/m3 (±2%) con taratura specifica del suolo vedi Note 2 e 3
- Risoluzione: 0.0007 m3/m3 (0.07%)
- Volume d'influenza: 0,3 litri (10,14 oz)
- Frequenza del sensore: 70 MHz
- ECH2O metro
- No- Riferimento della sonda di prova: EC-510HS
- Campo di temperatura di funzionamento del sensore: da 0° a 50°C (32° a 122°F).
Anche se la sonda del sensore e il cavo possono operare in modo sicuro a temperature inferiori al punto di congelamento (fino a -40°C/F), i dati di umidità del suolo raccolti a queste temperature estreme sono al di fuori della gamma di misura precisa del sensore.
- Campo di temperatura di esercizio:
-25° a 60°C (-13° a 140°F) con batterie ricaricabili
-40° a 70°C (da 40° a 158°F) con batterie al litio
- Potenza radio: 12,6 mW (+11 dBm) non regolabile
- Campo di trasmissione:
Collegamento affidabile a una linea di vista di 457.2 m ad un'altezza di 1,8 m (6 ft)
Collegamento affidabile a 609,6 m (2 000 ft) linea di vista ad un'altezza di 3 m (10 ft)
- Standard di dati wireless: IEEE 802.15.4
- Frequenze di funzionamento radio RXW-SMC-868 e RXW-SMD-868: 866.5 MHz
- Modulazione impiegata: OQPSK (decalazione della modulazione per spostamento di fase quadratura)
- Portata dati: fino a 250 kbps, non regolabile
- Ciclo di servizio: - Numero massimo di punti:
fino a 50 sensori wireless
336 canali di dati per la stazione HOBO RX
- Tasso di registro: 1 minuto alle 18
- Numero di canali dati: 2

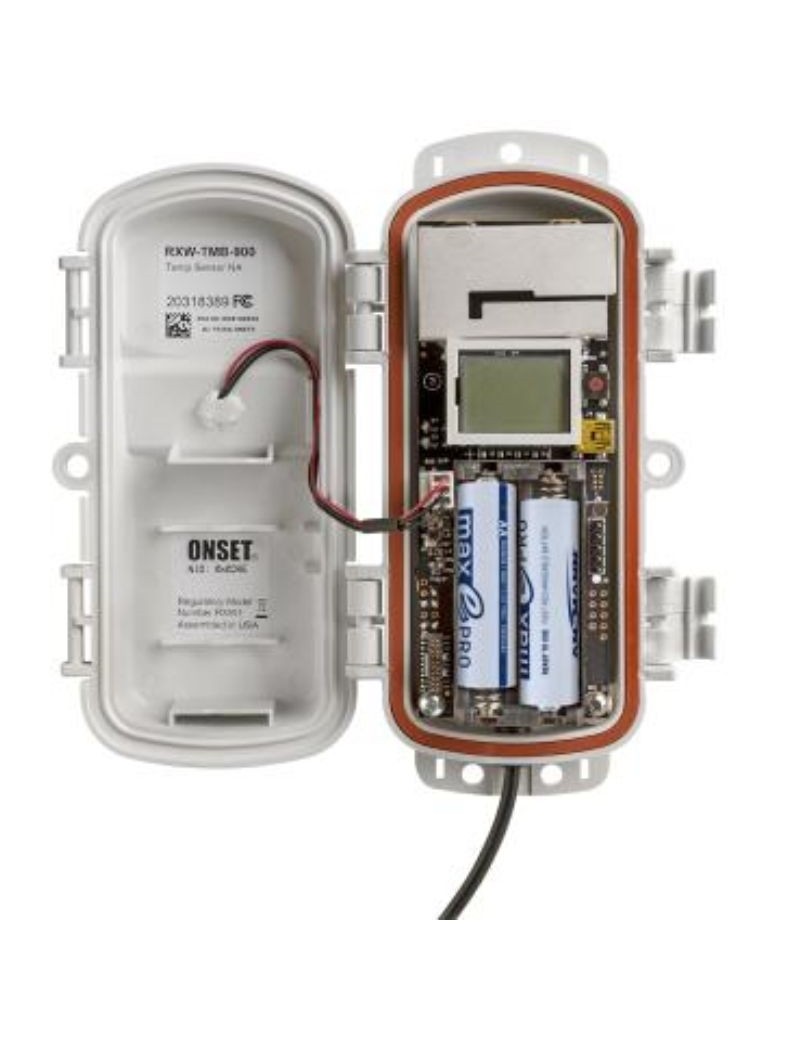

- Tipo di batteria / fonte di alimentazione:
2 batterie ricaricabili NiMH AA 1.2 V, alimentato da un pannello solare integrato
o
2 batterie al litio AA 1,5 V per condizioni di funzionamento da -40° a 70°C (da 40° a 158°F)
- Durata della batteria:
Con batterie NiMH : da 3 a 5 anni tipici quando utilizzati in un range di temperatura da -20° a 40°C (-4°F a 104°F) e posizionati verso il sole (vedi Distribuzione e montaggio), il funzionamento al di fuori di questa gamma ridurrà la durata della batteria
Con batterie al litio : 1 anno, uso tipico
- Memoria : 16 MB
- Dimensioni:
Sonda di terra RXW-SMC-868: 89 x 15 x 1,5 mm (3,5 x 0,62 x 0,06 in.)
Lunghezza del cavo: 5 m (16.4 piedi)
Mote: 16,2 x 8,59 x 4,14 cm (6,38 x 3,38 x 1,63 pollici)
- Peso:
Sensore e cavo 180 grammi (6.3 oz)
Moth: 223 g (7.87 oz)
- Materiali: PPCBT, tenuta in gomma siliconica
- Moto di valutazione ambientale: IP67, NEMA 6
