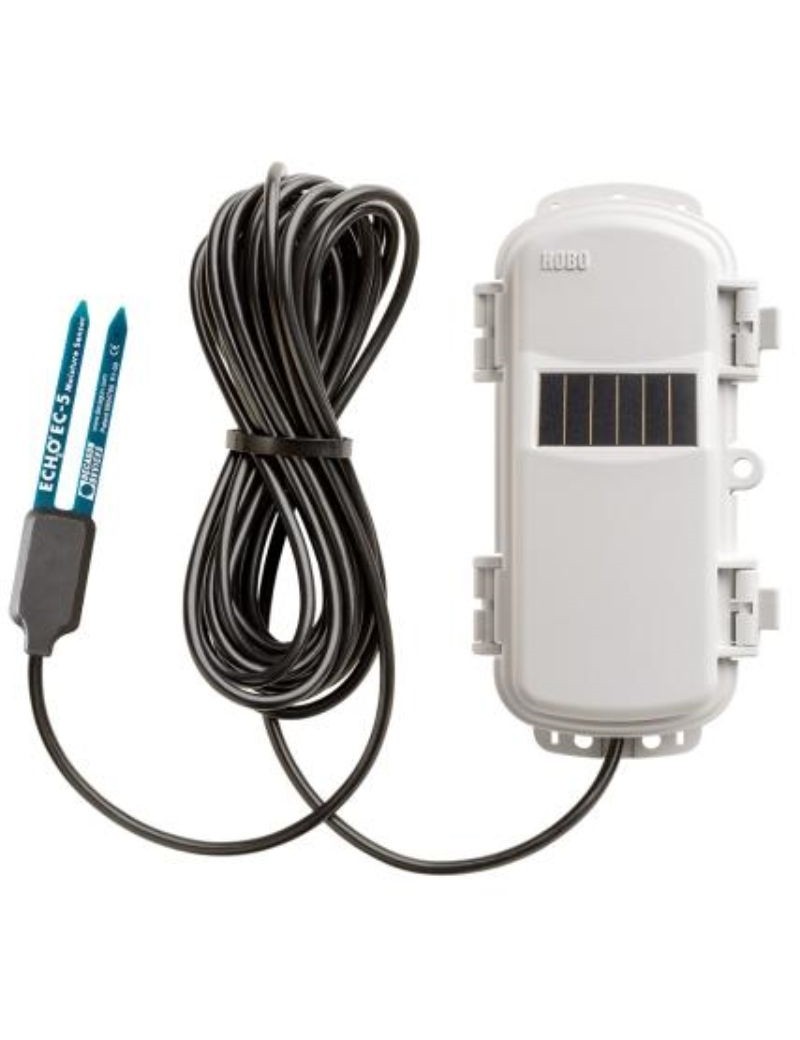

Sensor de humedad del suelo EC-5 para red HOBOnet RXW-SMC-868

El sensor de humedad del suelo EC-5 incorpora el sensor ECH 2 OTM EC5 probado en el campo y proporciona lecturas directamente en el contenido volumétrico del agua. El diseño de alta frecuencia de este sensor minimiza la sensibilidad a los efectos de salinidad y textura, y le da un amplio rango de medición.
Sensores inalámbricos HOBOnet comunicar los datos directamente a HOBO RX3000 o a hOBO Estación MicroRX, o transmitir datos a través de otros sensores inalámbricos a los estación central.
Ellos son preconfigurado y listo para el despliegue, y los datos son accesibles HOBOlink, la innovadora plataforma de software en la nube'Onset.

Características técnicas del sensor:

- Precisión de ±3 % en condiciones típicas del suelo y precisión de ±2 % con calibración específica del suelo
- Medir un volumen de suelo de 0,3 litros para tomar mediciones a una profundidad específica o en un recipiente
- El circuito de alta frecuencia (70 MHz) ofrece buena precisión incluso en suelos salinos y arenosos
- Características inalámbricas
- 900 MHz tecnología de autosanación de malla inalámbrica
- Rango inalámbrico de 450 a 600 metros (1.500 a 2.000 pies) y hasta cinco saltos
- Hasta 50 sensores inalámbricos o 336 canales de datos por estación HOBO RX
- Sólo presione un botón para unirse a la red inalámbrica HOBOnet
- Memoria a bordo para evitar la pérdida de datos
- Funciona gracias a baterías recargables de AA y panel solar integrado

Observaciones:

1- El sensor es capaz de proporcionar lecturas fuera del rango de contenido volumétrico estándar del agua. Esto es útil para diagnosticar la operación e instalación del sensor. Vea la sección Operación Sensor para más detalles.

2- Se trata de una especificación de precisión del sistema e incluye la precisión de sonda típica ±0.03 m3/m3 (±0.02 m3/m3 específico del suelo) más la precisión del mudo de ±0.01 m3/m3 a 25 °C (77 °F). Hay diferencias de precisión de temperatura adicionales de ±0.03 m3/m3 / °C máximo para la sonda en el entorno de temperatura de funcionamiento, típico

3- Dada la naturaleza del diseño del sensor y la frecuencia de funcionamiento del sensor, el sistema tiene susceptibilidad inherente a las señales de radiofrecuencia. La especificación de precisión cuando se somete a ciertos entornos RFI, como los descritos en IEC 61000-4-3 e IEC 61000-4-6, se reduce a 0.061 m3/m3. La precisión del nivel del sistema se verá particularmente afectada cuando se coloca en un campo eléctrico de 3 V/m o más dentro del rango de 70 MHz. Las prácticas de mitigación BIR y los cambios en el despliegue físico pueden reducir la sensibilidad del sistema.

Características complementarias:

- Rango de medición en el suelo: 0 a 0,50 m3/m3 (contenido volumétrico de agua)
- Amplia gama: -0.401 a 2.574 m3/m3 véase la nota 1
- Precisión ±0.031 m3/m3 (±3,1%) típico de 0 a 50°C (32° a 122°F) para suelos minerales hasta 8 dS/m y ±0.020 m3/m3 (±2%) con calibración específica del suelo véase Notas 2 y 3
- Resolución: 0,0007 m3/m3 (0.07%)
- Volumen de influencia: 0,3 litros (10,14 oz)
- Frecuencia del sensor: 70 MHz
- Medidor ECH2O
- Referencia de la sonda de prueba: EC-510HS
- Rango de temperatura de funcionamiento del sensor: 0° a 50°C (32° a 122°F).
Aunque la sonda y el cable del sensor pueden operar con seguridad a temperaturas inferiores al punto de congelación (hasta -40°C/F), los datos de humedad del suelo recogidos a estas temperaturas extremas están fuera del rango de medición preciso del sensor.
- Rango de temperatura operativo:
-25° a 60°C (-13° a 140°F) con baterías recargables
-40° a 70°C (-40° a 158°F) con baterías de litio
- Potencia de radio: 12,6 mW (+11 dBm) no ajustable
- Rango de transmisión:
Conexión confiable a una línea de visión de 457,2 m (1,500 pies) a una altura de 1,8 m (6 pies)
Conexión confiable a una línea de visión de 609.6 m (2 000 pies) a una altura de 3 m (10 pies)
- Norma de datos inalámbricos: IEEE 802.15.4
- Frecuencias de radio RXW-SMC-868 y RXW-SMD-868: 866,5 MHz
- Modulación empleada: OQPSK (descalificación de la modulación por desplazamiento de fase de cuadratura)
- Flujo de datos: hasta 250 kbps, no ajustable
- Ciclo de servicio: - Número máximo de puntos:
hasta 50 sensores inalámbricos
336 canales de datos por estación HOBO RX
- Tasa de registro: 1 minuto a las 18.00 horas
- Número de canales de datos: 2

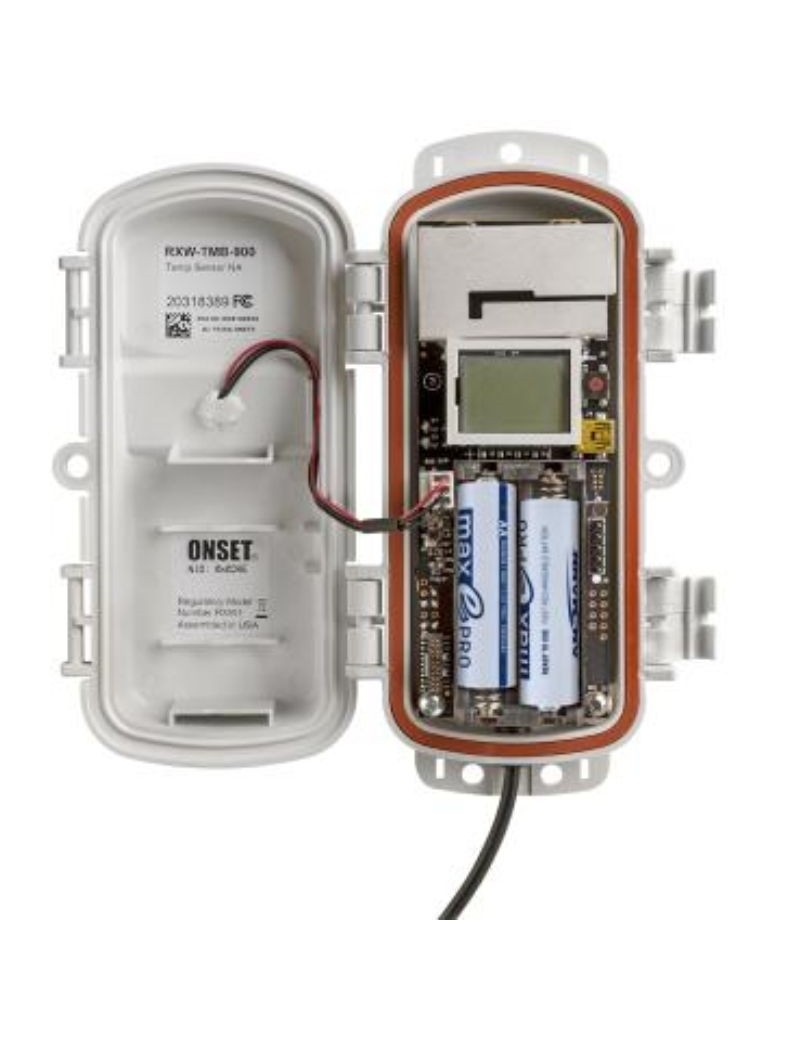

- Tipo de batería / fuente de alimentación:
2 baterías recargables de NiMH AA 1.2 V, alimentado por un panel solar integrado
o
2 baterías de litio AA 1,5 V para las condiciones de funcionamiento de -40° a 70°C (-40° a 158°F)
- Vida de la batería:
Con baterías NiMH : 3 a 5 años típicos cuando se utiliza en un rango de temperatura de -20° a 40°C (-4°F a 104°F) y posicionado hacia el sol (ver Despliegue y montaje), operación fuera de este rango reducirá la vida de la batería
Con baterías de litio : 1 año, uso típico
- Memoria : 16 MB
- Dimensiones:
Sonda terrestre RXW-SMC-868: 89 x 15 x 1,5 mm (3,5 x 0,62 x 0,06 pulg.)
Longitud del cable: 5 m (16.4 pies)

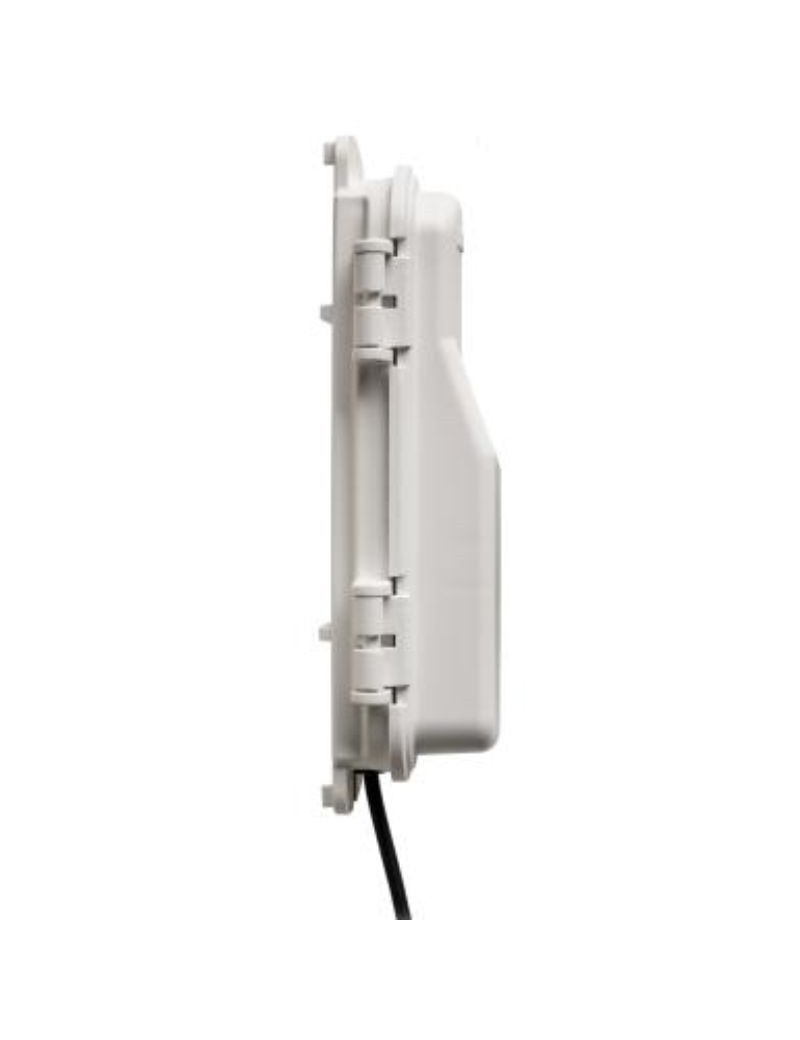

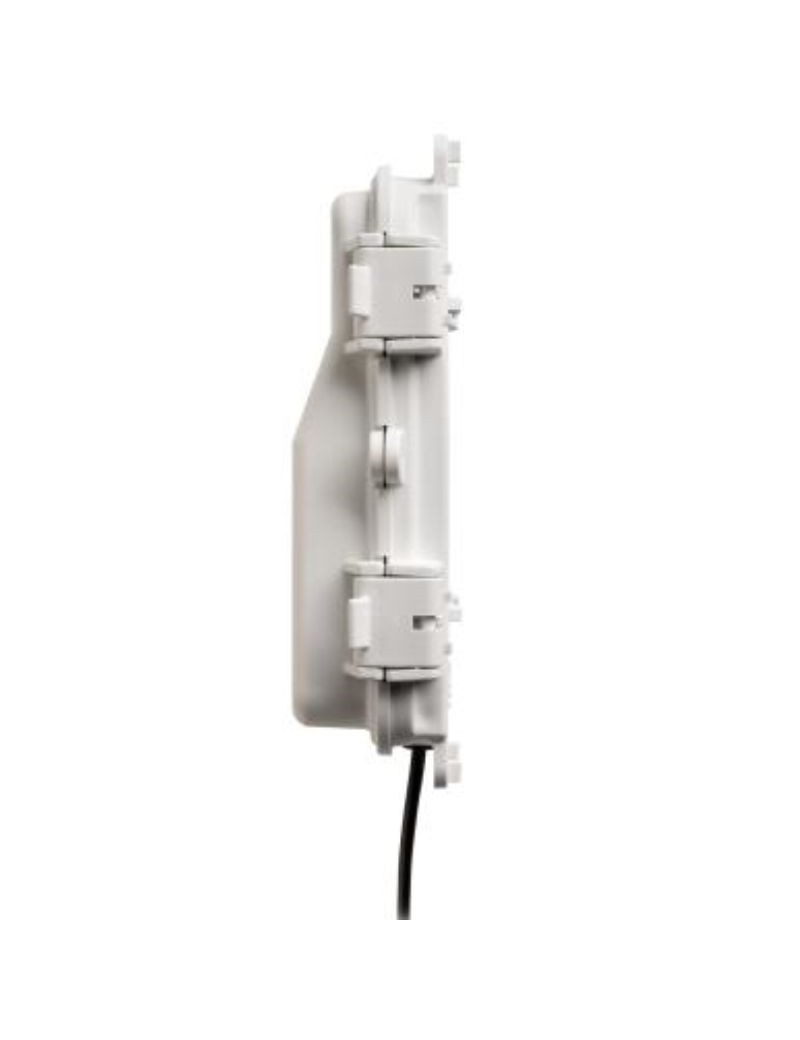

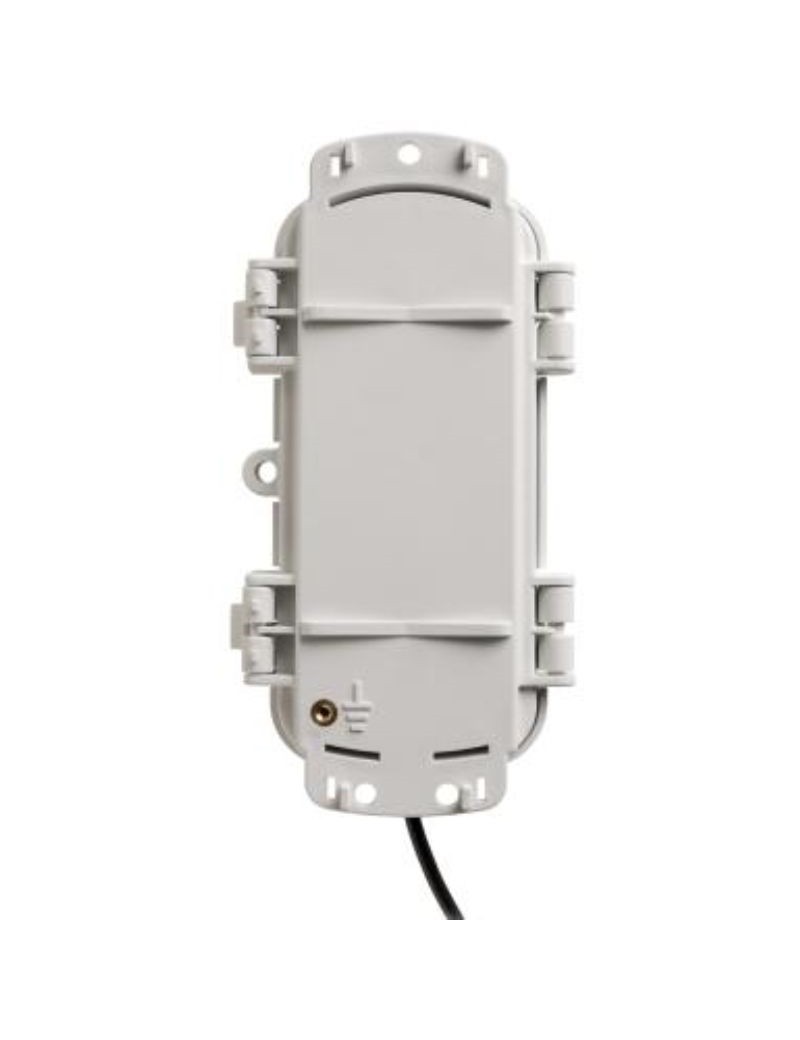

Mote: 16,2 x 8,59 x 4,14 cm (6,38 x 3,38 x 1,63 pulgadas)
- Peso:
Sensor y cable 180 gramos (6.3 oz)
Moth: 223 g (7.87 oz)
- Materiales : PPCBT, sello de goma de silicona
- Environmental Assessment Mote: IP67, NEMA 6
