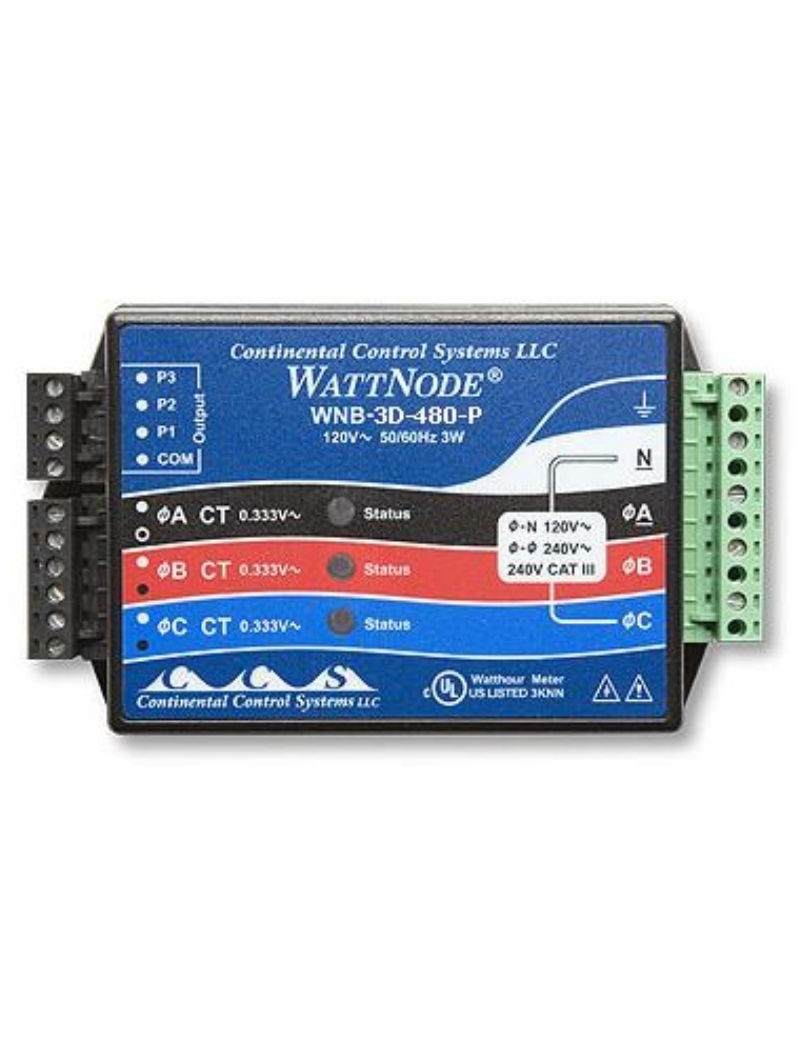

Sensore di trasduttore trifase Delta/Wye kWh WattNode 480 VCA - T-WNB-3D-480

The sensore sensore sensore trasduttore trifase T-WNB-3D-480 è un dispositivo utilizzato per misurare l'energia elettrica in sistemi trifase.
È specificamente progettato per lavorare con sistemi trifase stella stella o delitto che hanno tensione nominale de 480 VAC (versione alternata).
The WattNode può misurare la quantità di'energia elettrica consumata o generato sistema.
È ideale per monitoraggio del consumo energetico in sottosistemi o carichi specifici all'interno di un sistema trifase più grande.
Questo può essere utile per l'assegnazione costi o gestione della'energia.
In alcune applicazioni, in particolare nel settore'energia solare o vento vento sensore di trasduttore può essere utilizzato per misurare 'energia prodotta da un sistema e'consumo energetico sistema.
Questo permette di calcolare il fatturazione netta, la differenza tra produzione e consumo energetico.
Può aiutare a monitorare e gestire il consumo di energia elettrica di un sistema trifase e consente di prendere decisioni informate per ottimizzare l'uso di energia e riduzione dei costi.
Nel contesto di contratti di prestazione energetica, questo tipo di sensore di trasduttore può essere utilizzato per monitorare il consumo energetico di un costruzione o un impianto per garantire che gli obiettivi di efficienza energetica siano soddisfatti.
Questo sensore è progettato per essere utilizzato con trasformatori di corrente ac del marchio Magnelab e uno adattatore di ingresso del polso fornire kilowatt ore RMS effettivo di energia utilizzata, anche per carichi con forme d'onda non-sine.
Poiché questi sensori sono collegati direttamente alla linea, devono essere utilizzati solo da personale qualificato.
I trasformatori attuali sono comunemente utilizzati per misurare corrente elettrica in un circuito.
Il sensore del trasduttore funziona in combinazione con questi trasformatori per fornire misurazioni accurate del consumo energetico.

Specifiche tecniche:

- Misura 1, 2 o 3 fasi in configurazioni 2, 3 o 4 fili
- Utilizzare con una vasta scelta di CT (venduto separatamente); valori nominali da 5 a 1500 ampere
- Misura accurata delle configurazioni monofase, bifase o trifase
- Facile da installare e cavo
- Uscita Pulse: compatibile con i modelli di registratore di impulsi
- Piccole dimensioni: può essere installato in pannelli di servizio o scatole di giunzione esistenti
- Diagnostic LED: conferma la corretta installazione per tutte le fasi
- Conto bidirezionale: conteggio netto per la produzione fotovoltaica solare ed eolica con un solo metro
- Determinazione dei variatori di frequenza
- Alimentazione: nessuna alimentazione esterna richiesta
- Morsetti staccabili: facile da installare e rimuovere.
- UL, certificato CUL: progettato e testato per la sicurezza e l'uso in tutto il Nord America
- marcatura CE: può essere installato in tutta l'UE

Caratteristiche del sensore:

- Funzionamento: range di tensione: ± 20% del valore nominale
- Frequenza: 60 Hz
- Ingresso CT: 0-0.5 VCA in funzione, massimo 3 VCA
- Connettori: UL, CSA riconosciuto, morsetti a vite rimovibili (14 AWG), 600 V
- Intervallo di temperatura di esercizio: da -30 a 60 °C (-22 a 140 °F)
- Campo di umidità: 0-90% HR, senza condensazione
- Dimensioni: 8,5 cm x 14,3 cm x 3,8 cm (3,3" x 5,6" x 1,5")
- Peso: 295 g (10,4 oz)
- Numero di canali dati: 2
- No- Per scaricare il manuale Continental Control Systems LLC, fare clic qui .

Di seguito è riportato un diagramma di un'installazione tipica

- Gamma di configurazione Delta o Wye: 480 Volt AC
- 3 fasi 3 fili (senza neutro)
- 4 fili trifase
- Precisione: ±0,45 % della lettura + 0,05 % FS fino a 25 ° armonica
(a seconda della CT utilizzata e della precisione della variazione della linea, l'accuratezza può essere compresa tra l'1,5% e il 4% della lettura)
