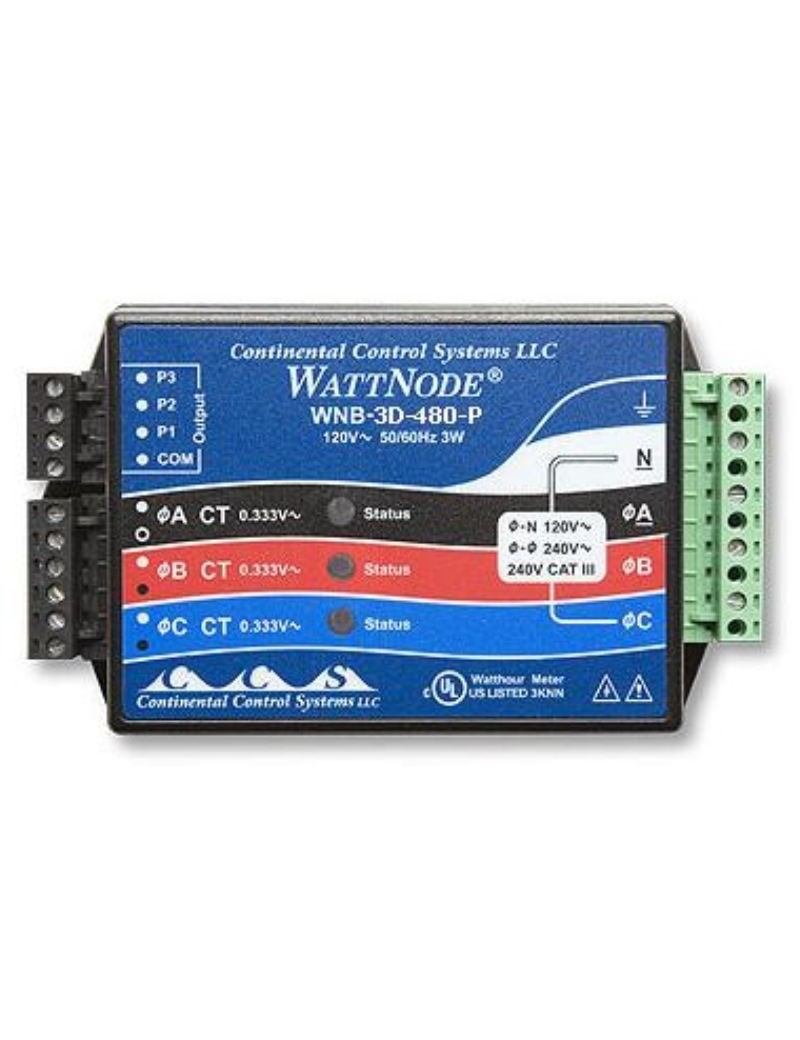

Capteur de transducteur Delta/Wye kWh triphasé WattNode 480 VCA - T-WNB-3D-480

Le capteur transducteur triphasé T-WNB-3D-480 est un dispositif utilisé pour mesurer l'énergie électrique dans des systèmes triphasés.
Il est spécifiquement conçu pour fonctionner avec des systèmes triphasés en étoile ou en delta qui ont une tension nominale de 480 VAC (volts en courant alternatif).
Le WattNode peut mesurer la quantité d'énergie électrique consommée ou générée par le système.
Il est idéal pour surveiller la consommation d'énergie électrique dans des sous-systèmes ou des charges spécifiques au sein d'un système triphasé plus vaste.
Cela peut être utile pour l'allocation des coûts ou la gestion de l'énergie.
Dans certaines applications, notamment dans le domaine de l'énergie solaire ou éolienne, le capteur transducteur peut être utilisé pour mesurer l'énergie produite par un système et l'énergie consommée par le système.
Cela permet de calculer la facturation nette, c'est-à-dire la différence entre la production et la consommation d'énergie.
Il peut aider à surveiller et à gérer la consommation d'énergie électrique d'un système triphasé et vous permet de prendre des décisions éclairées pour optimiser l'utilisation de l'énergie et réduire les coûts.
Dans le cadre de contrats de performance énergétique, ce type de capteur transducteur peut être utilisé pour suivre la consommation d'énergie d'un bâtiment ou d'une installation afin de s'assurer que les objectifs d'efficacité énergétique sont atteints.
Ce capteur est conçu pour être utilisé avec des transformateurs de courant alternatif de la marque Magnelab et un adaptateur d'entrée d'impulsion pour fournir des kilowattheures RMS réels d'énergie utilisée, même pour les charges avec des formes d'onde non sinusoïdales.
Étant donné que ces capteurs se raccordent directement à la ligne, ils ne doivent être utilisés que par du personnel qualifié.
Les transformateurs de courant sont couramment utilisés pour mesurer le courant électrique dans un circuit.
Le capteur transducteur fonctionne en conjonction avec ces transformateurs pour fournir des mesures précises de la consommation d'énergie.

Caractéristiques techniques :

- Mesure 1, 2 ou 3 phases dans des configurations à 2, 3 ou 4 fils
- Utilisation avec un large choix de CT (vendus séparément) ; valeurs nominales de 5 à 1500 ampères
- Mesure précise des configurations monophasées, biphasées ou triphasées
- Facile à installer et à câbler
- Sortie d'impulsion : compatible avec les modèles d'enregistreurs d'entrée d'impulsion
- Petite taille : peut être installé dans des panneaux de service ou des boîtes de jonction existants
- LED de diagnostic : confirme la bonne installation pour toutes les phases
- Comptage bidirectionnel : comptage net pour la production d'énergie solaire et éolienne photovoltaïque avec un seul compteur
- Dosage des variateurs de fréquence
- Alimentation secteur : aucune alimentation externe requise
- Borniers détachables : faciles à installer et à retirer.
- Homologué UL, cUL : conçu et testé pour la sécurité et l'utilisation dans toute l'Amérique du Nord
- Marquage CE : peut être installé dans toute l’UE

Fonctionnalités du capteur :

- Fonctionnement : plage de tension : ±20 % de la valeur nominale
- Fréquence : 60 Hz
- Entrée CT : 0-0,5 VCA en fonctionnement, 3 VCA maximum
- Connecteurs : UL, CSA reconnus, bornes à vis amovibles (14 AWG), 600 V
- Plage de température de fonctionnement : -30 à 60 °C (-22 à 140 °F)
- Plage d'humidité de fonctionnement : 0 à 90 % HR, sans condensation
- Dimensions : 8,5 cm x 14,3 cm x 3,8 cm (3,3 po x 5,6 po x 1,5 po)
- Poids : 295 g (10,4 oz)
- Nombre de canaux de données : 2
- Pour télécharger le manuel de Continental Control Systems LLC, cliquez ici .

Vous trouverez ci-dessous un schéma d'une installation typique

- Plages de configuration Delta ou Wye : 480 Volts AC
- 3 phases 3 fils (pas de neutre)
- Triphasé 4 fils
- Précision : ±0,45 % de la lecture + 0,05 % FS jusqu'à la 25ème harmonique
(en fonction du CT utilisé et de la précision de la variation de ligne, la précision peut être comprise entre 1,5 % et 4 % de la lecture)
