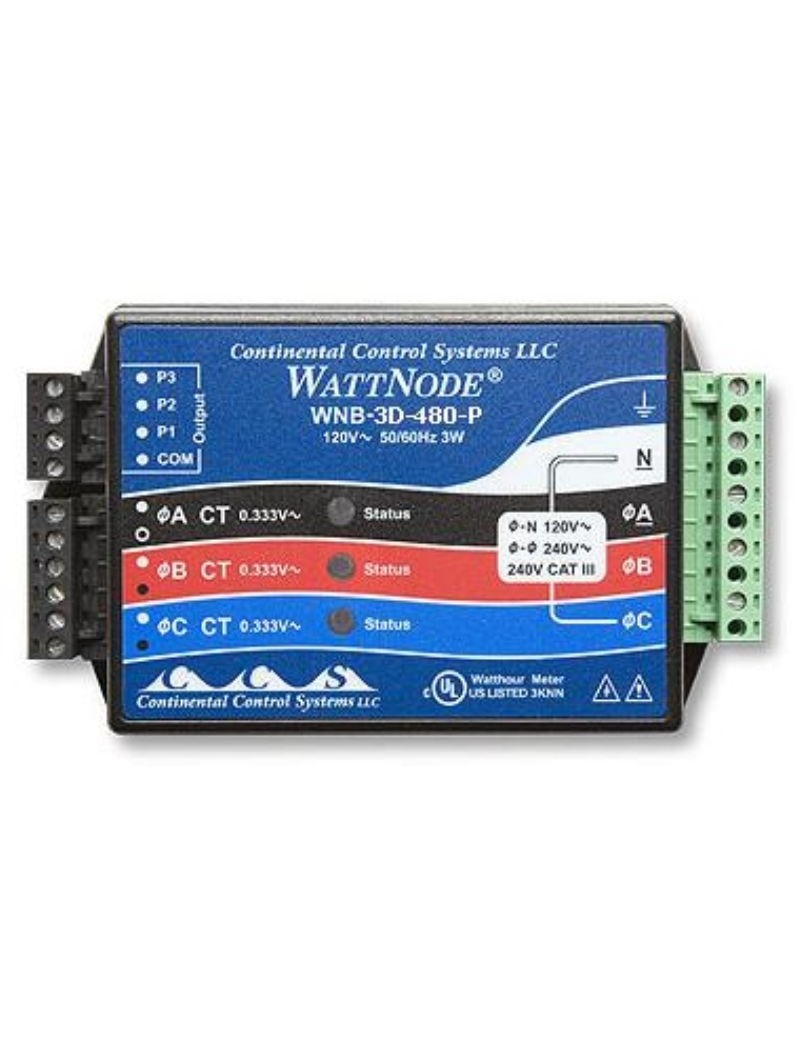

Delta/Wye kWh sensor transductor de tres fases WattNode 480 VCA - T-WNB-3D-480

El sensor transductor de 3 fases T-WNB-3D-480 es un dispositivo utilizado para medir el'energía eléctrica dentro sistemas de tres fases.
Está diseñado específicamente para trabajar con sistemas de tres fases estrella o delta que tiene un tensión nominal de 480 VAC (vatios alternativos de corriente).
El WattNode puede medir la cantidad de 'energía eléctrica consumida o generados sistema.
Es ideal para monitor de consumo de energía eléctrica en subsistemas o cargas específicos dentro de un sistema de tres fases más grande.
Esto puede ser útil para localizar gastos o gestión de la'energía.
En algunas aplicaciones, especialmente en la esfera de'energía solar o viento sensor transductor se puede utilizar para medir 'energía producida por un sistema y'consumo de energía sistema.
Esto hace posible calcular el facturación neta, la diferencia entre producción y consumo energético.
Puede ayudar a controlar y gestionar el consumo de energía eléctrica de un sistema de tres fases y le permite tomar decisiones informadas para optimizar el uso de energía y reducción de los costos.
En el contexto de contratos de rendimiento energético, este tipo de sensor transductor se puede utilizar para rastrear el consumo energético de un construcción o una instalación para asegurar que se cumplan los objetivos de eficiencia energética.
Este sensor está diseñado para ser utilizado con transformadores actuales de la marca Magnelab y uno adaptador de entrada de pulso para proporcionar kilowatt hours RMS real de energía utilizada, incluso para cargas con no-sine waveforms.
Puesto que estos sensores están conectados directamente a la línea, sólo deben ser utilizados por personal calificado.
Los transformadores actuales se utilizan comúnmente para medir los corriente eléctrica en una circuito.
El sensor transductor trabaja junto con estos transformadores para proporcionar mediciones precisas de consumo energético.

Especificaciones técnicas:

- Medida 1, 2 o 3 fases en 2, 3 o 4 configuraciones de alambre
- Uso con una amplia selección de TC (se vende por separado); valores nominales de 5 a 1500 amperios
- Medición precisa de configuraciones de fase única, bifase o tres fases
- Fácil de instalar y cable
- Salida de pulso: compatible con modelos de grabador de pulso
- Tamaño pequeño: se puede instalar en paneles de servicio existentes o cajas de unión
- Diagnostico LED: confirma la instalación correcta para todas las fases
- Cuenta de dos vías: cuenta de red para la producción fotovoltaica solar y eólica con un solo metro
- Determinación de los variadores de frecuencia
- Alimentación: no se requiere alimentación externa
- Terminales desmontables: fácil de instalar y eliminar.
- UL, certificado CUL: diseñado y probado para seguridad y uso en toda América del Norte
- Marcación CE: se puede instalar en toda la UE

Características del sensor:

- Operación: rango de tensión: ± 20% de valor nominal
- Frecuencia: 60 Hz
- Entrada TC: 0-0.5 VCA en operación, 3 VCA máximo
- Conectores: UL, CSA reconocida, terminales de tornillo desmontables (14 AWG), 600 V
- Rango de temperatura operativo: -30 a 60 °C (-22 a 140 °F)
- Rango de humedad operativo: 0-90% HR, sin condensación
- Dimensiones: 8,5 cm x 14,3 cm x 3,8 cm (3,3" x 5,6" x 1,5")
- Peso: 295 g (10.4 oz)
- Número de canales de datos: 2
- Para descargar el manual de Sistemas de Control Continental LLC, haga clic aquí .

A continuación se muestra un diagrama de una instalación típica

- rangos de configuración Delta o Wye: 480 Volt AC
- 3 fases 3 cables (sin neutral)
- Tres fases de 4 hilos
- Precisión: ±0,45 % de lectura + 0,05 % FS hasta 25o armónico
(según la TC utilizada y la precisión de la variación de la línea, la precisión puede ser entre el 1,5% y el 4% de la lectura)
