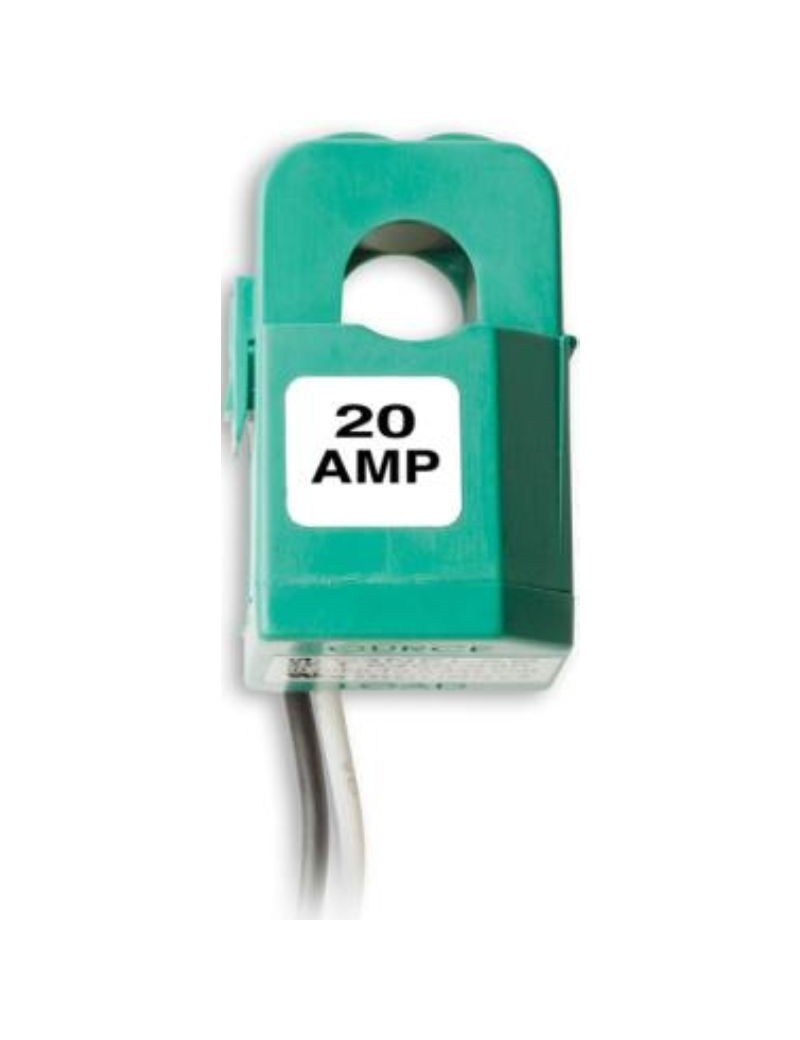

Capteur de courant Mini 20A T-MAG-0400-20

Le T-MAG-0400-20 est un capteur de courant (Current Transformer) à noyau divisé conçu pour mesurer l'ampérage en courant alternatif (CA).
Il est généralement utilisé en conjonction avec des enregistreurs de données HOBO, en particulier via le module FlexSmart TRMS, ainsi qu'avec des transducteurs kWh (WattNodes) pour mesurer avec précision les formes d'ondes sinusoïdales et non sinusoïdales de courant électrique.

Mesure de courant alternatif (CA) : Le T-MAG-0400-20 est un transformateur de courant, ce qui signifie qu'il est conçu pour mesurer le courant électrique alternatif plutôt que le courant continu (CC). Il est couramment utilisé dans les applications de mesure de courant électrique CA, telles que la surveillance de la consommation électrique, la détection de problèmes électriques, etc.

Noyau divisé : Le transformateur est à noyau divisé, ce qui signifie qu'il peut être ouvert et fixé autour d'un fil porteur de courant sans avoir besoin de couper ou de déconnecter le fil lui-même. Cela facilite grandement l'installation sans interruption du circuit électrique.

Mesure précise du courant : Le transformateur est spécifiquement calibré pour une plage de courant de 20 ampères (20 A). Il fournit une sortie proportionnelle au courant circulant dans le fil porteur. Cette sortie peut ensuite être lue par un enregistreur de données HOBO via le module FlexSmart TRMS.

Mesure True RMS : La mention de "True RMS" signifie que ce transformateur est capable de mesurer avec précision les formes d'onde du courant, qu'elles soient sinusoïdales ou non sinusoïdales. Le courant électrique dans de nombreuses applications réelles peut ne pas être une simple sinusoïde, il peut être déformé ou présenter des harmoniques. Ce transformateur est conçu pour capturer ces variations avec précision.

Utilisation avec des transducteurs kWh (WattNodes) : Il peut être couplé avec des transducteurs de mesure d'énergie (kWh) tels que les WattNodes. Ces transducteurs mesurent la consommation d'énergie en fonction du courant mesuré, permettant ainsi de surveiller la consommation électrique réelle de dispositifs ou de systèmes.

Caractéristiques techniques :

- Entrée nominale de 2 à 20 AMP
- Sortie 0,333 Volt AC au courant nominal
- Précision de linéarité ± 1 %
- Précision de 10 % à 130 % du courant nominal
- Conception à noyau divisé pour une installation rapide et facile
- Câbles à paire torsadée de 8 pi (2,44 m) 24 AWG
- Ouverture de 0,40 po (10,15 mm)

Fonctionnalités du capteur :

- Entrée nominale de 2 à 20 AMP
- Sortie 0,333 Volt AC au courant nominal
- Fonctionne de 50 Hz à 400 Hz
- Reconnu UL, conforme CE et RoHS
- Précision de linéarité ± 1 %
- Câble à paire torsadée de 8 pieds
- Précision de 10 % à 130 % du courant nominal
- Mécanisme autobloquant garanti pour 500 fermetures
- Largeur : 1.00 pouces
- Hauteur : 1.56 pouces
- Epaisseur : 1.05 pouces
- Fenêtre : 0.40 pouces
