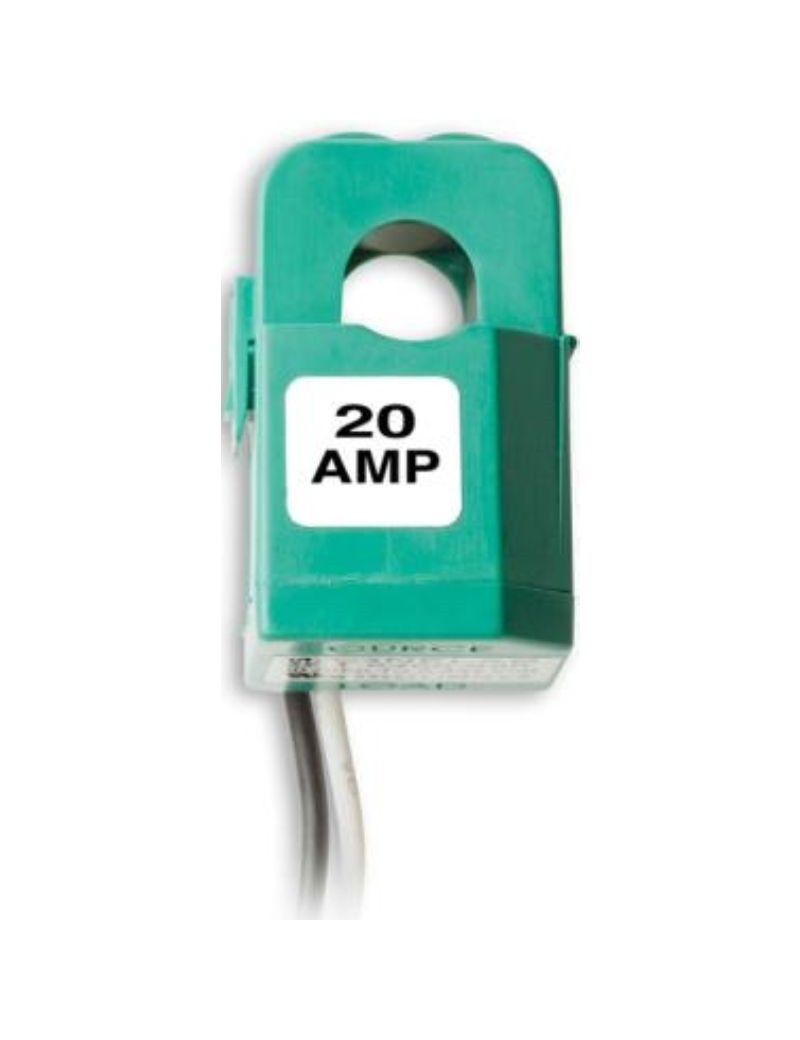

Sensore corrente mini 20A T-MAG-0400-20

The T-MAG-0400-20 è uno sensore corrente (Current Transformer) con nucleo diviso progettato per misurare il'amperaggio a articolo (CA).
Di solito è usato in combinazione con registratori di dati HOBO, in particolare tramite il modulo TRMS FlexSmart, così come # Trasduttori Wh (WattNodes) misurare con precisione le forme di'onde sinusoide e non-sinusoidale de corrente elettrica.

Misurazione corrente alternativa (AC): Il T-MAG-0400-20 è un trasformatore di potenza, il che significa che è progettato per misurare corrente elettrica alternata piuttosto che corrente diretta (DC). È comunemente usato nelle applicazioni di misurazione della corrente elettrica CA come il monitoraggio del consumo di energia, il rilevamento di problemi elettrici, ecc.

Nucleo diviso: Il trasformatore è il nucleo diviso, il che significa che può essere aperto e fissato intorno a un filo portante corrente senza dover tagliare o scollegare il filo stesso. Questo facilita notevolmente l'installazione del circuito elettrico senza interruzioni.

Misurazione della corrente accurata: Il trasformatore è specificamente calibrato per una gamma attuale di 20 ampere (20 A). Fornisce un output proporzionale alla corrente circolante nel filo portante. Questa uscita può essere poi letta da un registratore dati HOBO tramite il modulo FlexSmart TRMS.

Misura RMS vera: Il riferimento a "True RMS" significa che questo trasformatore è in grado di misurare con precisione le forme d'onda della corrente, sia sinusoidale che non sinusoidale. Corrente elettrica in molte applicazioni reali non può essere un semplice sinusoide, può essere distorto o armoniche presenti. Questo trasformatore è progettato per catturare accuratamente queste variazioni.

Utilizzare con trasduttori kWh (WattNodes): Può essere accoppiato con trasduttori di misura dell'energia (kWh) come WattNodes. Questi trasduttori misurano il consumo energetico secondo la corrente misurata, monitorando così il consumo elettrico effettivo di dispositivi o sistemi.

Specifiche tecniche:

- Ingresso nominale da 2 a 20 MPA
- Produzione 0.333 Corrente nominale Volt AC
- Precisione lineare ± 1 per cento
- Precisione dal 10% al 130% della corrente nominale
- Dividere il core design per un'installazione rapida e facile
- 8 ft (2,44 m) cavi di coppia contorto 24 AWG
- apertura 0,40" (10,15 mm)

Caratteristiche del sensore:

- Ingresso nominale da 2 a 20 MPA
- Produzione 0.333 Corrente nominale Volt AC
- Funziona da 50 Hz a 400 Hz
- Riconosciuto conforme UL, CE e RoHS
- Precisione lineare ± 1 per cento
- 8 piedi cavo coppia contorto
- Precisione dal 10% al 130% della corrente nominale
- Meccanismo autobloccante garantito per 500 chiusure
- Larghezza: 1,00 pollici
- Altezza: 1,56 pollici
- Spessore: 1,05 pollici
- Finestra: 0,40 pollici
