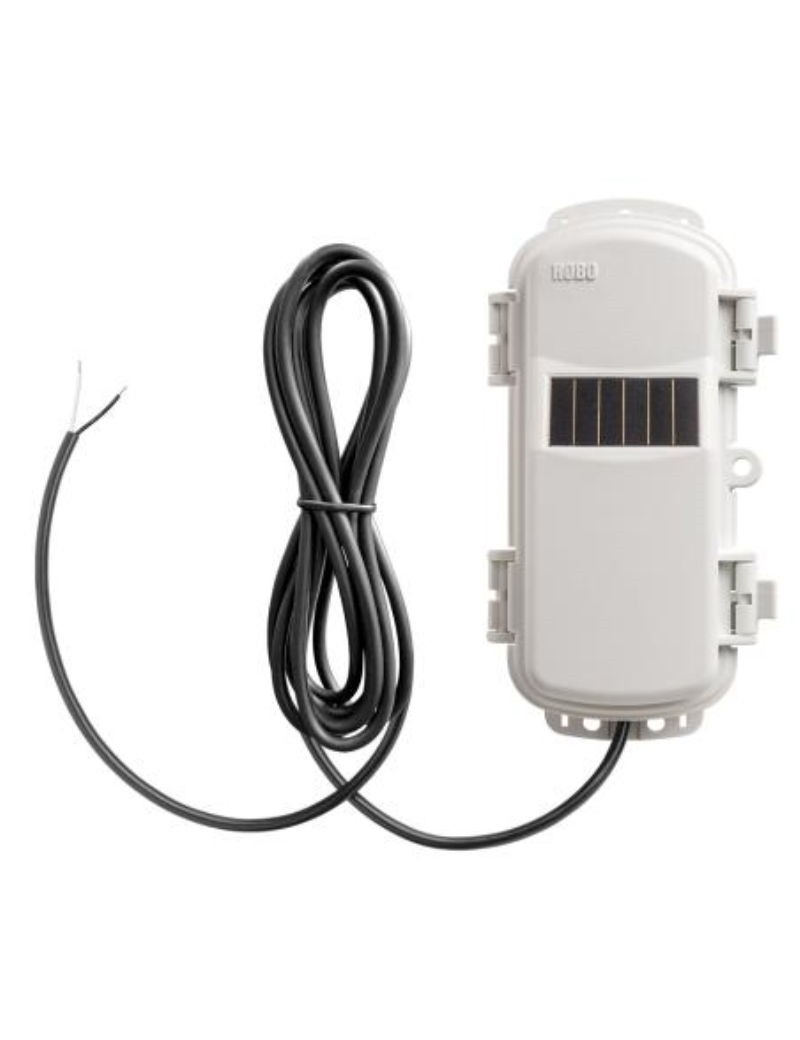

PULSE INPUT SENSOR VOOR HOBONET RP-UCC-868 NETWERK

De Rxw-UCC-868 is een Pulse input sensor Draadloos die verbinding maakt met sensoren met een pulsuitgang.
Deze sensor is compatibel met elektronische schakelklassen, zoals FET- of open collectoroutgangen of logische signalen van CMOS-niveau.
Draadloze sensoren Hobonet Communiceer de gegevens rechtstreeks naar de Hobo RX3000 of op het station Hobo MicrRX of verzend de gegevens via andere sensoren draadloos naar de centraal station.
Zij zijn vooraf geconfigureerde en Klaar om te worden ingezeten de gegevens zijn toegankelijk via Hobolink, het innovatieve cloud softwareplatform voorOnsedoet.

Belangrijk:

Een compleet systeem vereist ten minste één Remote Monitoring Station Hobo rx3000, a Draadloze manager Hobonet en een draadloze sensor Hobonet of A MicriRX Hobo-station (die een geïntegreerde Wireless Manager van Hobonet heeft) en een draadloze sensor Hobonet.
Van Draadloze repeaters Hobonet kan worden toegevoegd voor de reikwijdte verlengen.

Technische kenmerken van de sensor:

- Maximale invoerfrequentie 120 Hz (120 pulsen per seconde)
- Elektronische halfgeleiderschakelaar sluiting of CMOS-niveau digitale uitvoer
- Draadloze functies
- 866.5 MHz Draadloze Mesh Case Auto-technologie
- Draadloos bereik van 450 tot 600 meter (1.500 tot 2000 voet) en maximaal vijf sprongen
- Maximaal 50 draadloze sensoren of 336 gegevenskanalen door Hobo RX-station
- Druk eenvoudig op een knop om het Hobonet Wireless Network te bereiken
- Embedded geheugen om gegevensverlies te voorkomen
- aangedreven door oplaadbare AA-batterijen en een geïntegreerd zonnepaneel

Aanvullende functies:

- voor elektronische schakelaars
- Meetinvoerfrequentie: 120 Hz (120 pulsen per seconde)
- Meetbereik: 0-65 533 Pulsen door het opnemen van interval
- Resolutie: 1 impuls
- Vergrendelingstijd: 45 μs ± 10%
: Aanbevolen itemtype: halfgeleider elektronische schakelaar sluiting of CMOS-level digitale uitvoer (voorbeeld: FET, OPTO-FET of OPEN COLLECTOR)
- Geprefereerde schakelstatus: actief laag ingang
- Randendetectie: Descendant Front, Schmitt-triggerbuffer (logische niveaus: low = 2.7 v)
- Minimale pulsbreedte: 1 milliseconde
- Input / output impedantie: 100k?
- Open Circuit Input Voltage: 3.3 v
- Maximale ingangsspanning: 3,6 V
- Gebruikersverbinding: 24 AWG, 2-draads draden: wit (+), zwart (-)
- Bedrijfstemperatuurbereik:
25 ° tot 60 ° C (-13 ° tot 140 ° F) met oplaadbare batterijen
40 tot 70 ° C (-40 tot 158 ° F) met lithiumbatterijen
- Radio Power: 12.6 MW (+11 DBM) Niet instelbaar
- Transmissiebereik:
Betrouwbare verbinding met een lijn van het zicht van 457,2 m (1,500 ft) op een hoogte van 1,8 m (6 ft))
Betrouwbare aansluiting op een lijn van het zicht van 609,6 m (2.000 ft) op een hoogte van 3 m (10 ft)
- IEEE Wireless Data Standard 802.15.4
- Radio-werkingsfrequenties RXW-UCC-868 en RXW-UCD-868: 866.5 MHz
- Gebruikte modulatie: OQPSK (Quadrature Fase Displacement Modulation Offset)
- Data-rate tot 250 Kbps, onbeperkt
- Servicecyclus: <1%
- Maximaal aantal punten: maximaal 50 draadloze sensoren of 336 datatanalen door Hobo RX-station
- Logging Rate: 1 minuut op 18 uur
- Aantal kanalen: 2
- Type batterij / stroombron:
2 oplaadbare NIMH-batterijen AA 1,2 V aangedreven door een geïntegreerd zonnepaneel
of
2 lithiumbatterijen AA 1,5 V Voor bedrijfsomstandigheden van -40 tot 70 ° C (-40 tot 158 ° F)
- Batterijleven:
Met NIMH-batterijen : Typisch 3 tot 5 jaar bij gebruik in een temperatuurbereik van -20 ° tot 40 ° C (-4 ° F bij 104 ° F) en gepositioneerd naar de zon (zie de inzet en montage), zal de werking buiten dit bereik van de batterijen verminderen
Met lithiumbatterijen : 1 jaar, typisch gebruik
- Geheugen : 16 MB
- Afmetingen:
Kabellengte : 6,5 m (21.3 ft)
Lengte : 16.2 x 8.59 x 4,14 cm (6.38 x 3.38 x 1,63 inch)
- Gewicht:
Kabel : 250 g (9 oz)
Kabel : 223 g (7.87 oz)
Mote Materialen: PCPBT, Silicone Rubber Seal
MOTIONALE BEOORDELING MOTE: IP67, NEMA 6

Inhoud van de doos:

- Hobonet Pulse-ingang
- Elektronische schakelsensor
- ZIP-bevestigingsmiddelen en schroeven voor montage
