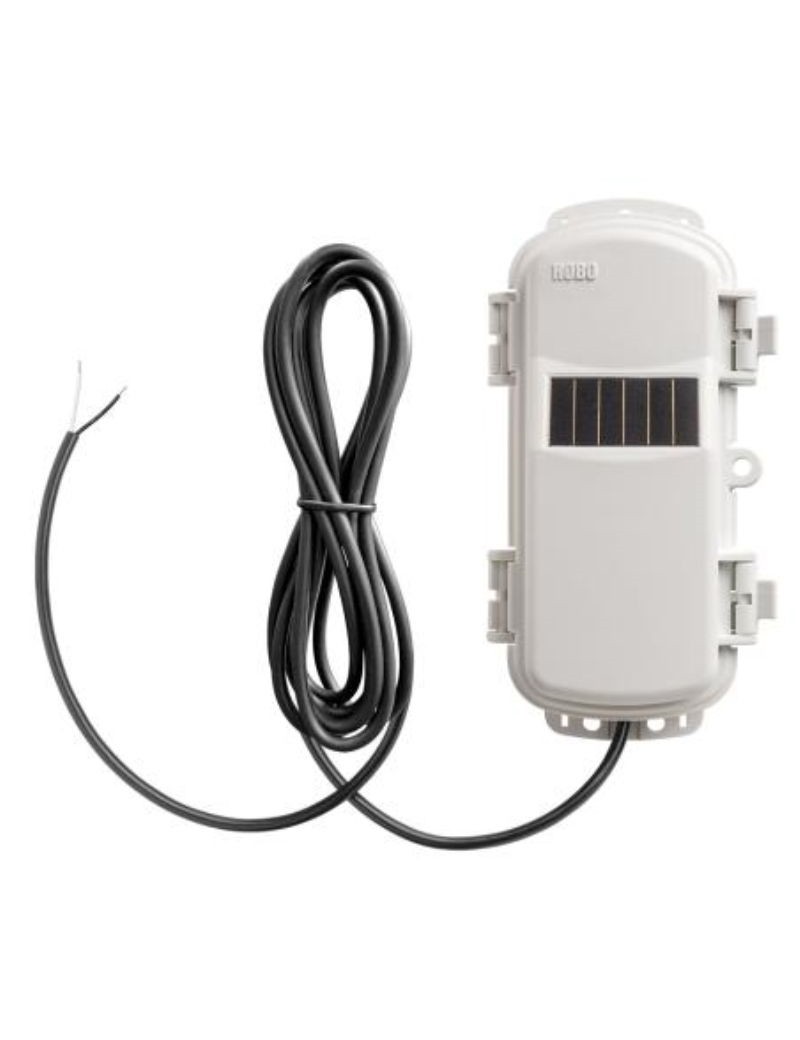

Sensor de entrada de pulso para red HOBOnet RXW-UCC-868

El RXW-UCC-868 uno sensor de entrada de pulso conexión inalámbrica a sensores con salida de pulso.
Este sensor es compatible con cierres electrónicos de conmutación, como salidas FET o de colectores abiertos, o señales lógicas de nivel CMOS.
Sensores inalámbricos HOBOnet comunicar los datos directamente a HOBO RX3000 o HOBO MicroRX, o transmitir los datos a través de otros sensores inalámbrico hacia estación central.
Ellos son preconfigurado y listo para el despliegue, y los datos son accesibles HOBOlink, la innovadora plataforma de software en la nube'Onset.

Importante:

Un sistema completo requiere al menos uno estación de vigilancia remota HOBO RX3000, a gestor inalámbrico HOBOnet y uno sensor inalámbrico HOBOnet , OR microRX estación HOBO (que tiene un administrador inalámbrico HOBOnet integrado) y un sensor inalámbrico HOBOnet.
Des repetidores inalámbricos HOBOnet se puede añadir para ampliar el alcance.

Características técnicas del sensor:

- Frecuencia máxima de entrada 120 Hz (120 pulsos por segundo)
- Cierre de interruptor semiconductor electrónico o salida digital CMOS
- Características inalámbricas
- Tecnología de autosanación de malla inalámbrica 866.5 MHz
- Rango inalámbrico de 450 a 600 metros (1.500 a 2.000 pies) y hasta cinco saltos
- Hasta 50 sensores inalámbricos o 336 canales de datos por estación HOBO RX
- Sólo presione un botón para unirse a la red inalámbrica HOBOnet
- Memoria a bordo para evitar la pérdida de datos
- Funciona gracias a baterías recargables de AA y panel solar integrado

Características complementarias:

- para interruptores electrónicos
- Frecuencia de entrada de medición: 120 Hz (120 pulsos por segundo)
- Rango de medición: 0-65 533 pulsos por intervalo de grabación
- Resolución: 1 pulso
- Tiempo de bloqueo: 45μs ± 10%
: Tipo de entrada recomendado: Cierre de interruptor semiconductor electrónico o salida digital CMOS (por ejemplo, FET, opto-FET o coleccionista abierto)
- Estado de cambio preferido: Entrada de bajo activo
- Detección de bordes: por delante, buffer Schmitt Trigger (niveles orgánicos: bajos = 2.7 V)
- Ancho de pulso mínimo: 1 milisegundos
- Input/output impedance: 100K?
- Tensión de entrada de circuito abierto: 3.3 V
- Tensión máxima de entrada: 3.6 V
- Acceso al usuario: 24 hilos AWG, 2 hilos: blanco(+), negro(-)
- Rango de temperatura operativo:
25° a 60°C (-13° a 140°F) con baterías recargables
40 a 70°C (-40 a 158°F) con baterías de litio
- Potencia de radio: 12,6 mW (+11 dBm) no ajustable
- Rango de transmisión:
Conexión confiable a una línea de visión de 457,2 m (1,500 pies) a una altura de 1,8 m (6 pies)
Conexión confiable a una línea de visión de 609.6 m (2 000 pies) a una altura de 3 m (10 pies)
- IEEE Wireless Estándar de datos 802.15.4
- Frecuencias operativas de radio RXW-UCC-868 y RXW-UCD-868: 866,5 MHz
- Modulación empleada: OQPSK (descalificación de la modulación por desplazamiento de fase de cuadratura)
- Flujo de datos de hasta 250 kbps, no ajustable
- Ciclo de servicio: - Número máximo de puntos: hasta 50 sensores inalámbricos o 336 canales de datos por estación HOBO RX
- Tasa de registro: 1 minuto a las 18.00 horas
- Número de canales: 2
- Tipo de batería / fuente de alimentación:
2 baterías recargables de NiMH AA 1.2 V alimentado por un panel solar integrado
o
2 baterías de litio AA 1,5 V para las condiciones de funcionamiento de -40 a 70 °C (-40 a 158 °F)
- Vida de la batería:
Con baterías NiMH : Típicamente de 3 a 5 años cuando se utiliza en un rango de temperatura de -20° a 40°C (-4°F a 104°F) y posicionado hacia el sol (ver Despliegue y montaje), la operación fuera de este rango reducirá la vida útil de la batería
Con baterías de litio : 1 año, uso típico
- Memoria : 16 MB
- Dimensiones:
Longitud del cable : 6,5 m (21,3 pies)
Duración : 16,2 x 8,59 x 4,14 cm (6,38 x 3,38 x 1,63 pulgadas)
- Peso:
Cable cable : 250 g (9 oz)
Cable cable : 223 g (7.87 oz)
Material Mote : PPCBT, sello de goma de silicona
Environmental Assessment Mote: IP67, NEMA 6

Contenido de la caja:

- Entrada de pulso HOBOnet
- Sensor electrónico de conmutación
- Ganchos y tornillos para montaje
