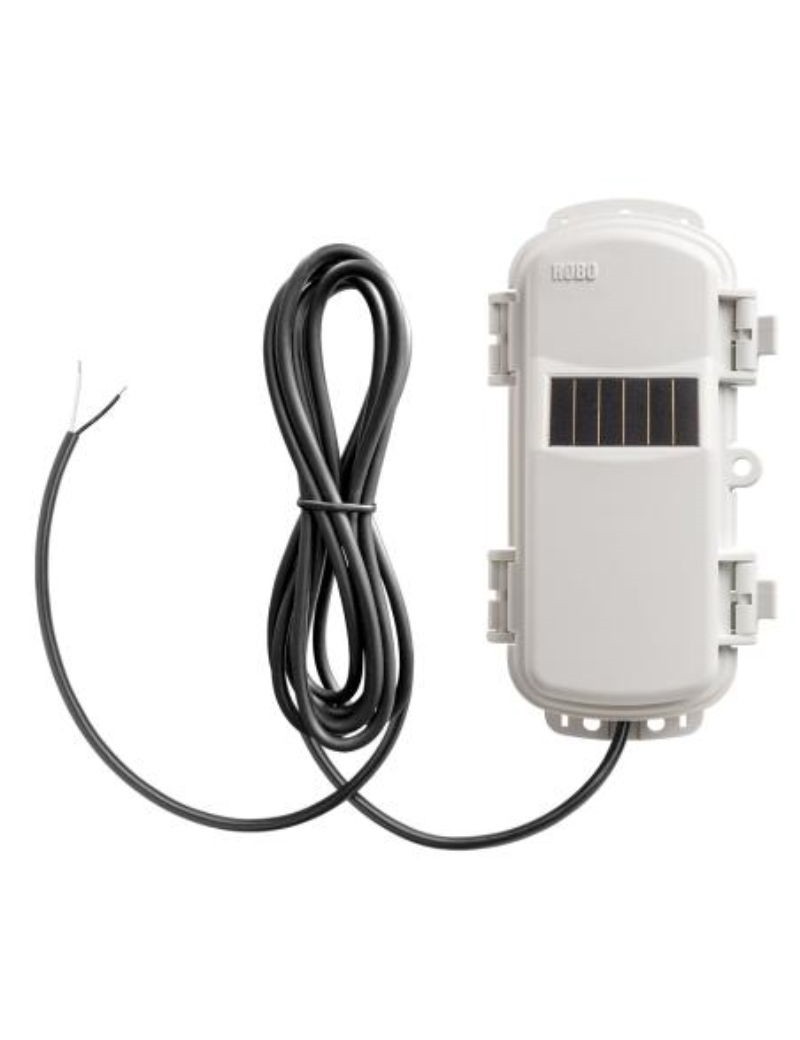

Sensore di ingresso per la rete HOBOnet RXW-UCC-868

The RXW-UCC-868 è uno sensore di ingresso del polso connessione wireless a sensori con uscita impulso.
Questo sensore è compatibile con chiusure elettroniche di commutazione, come uscite FET o collettori aperti, o segnali di logica di livello CMOS.
Sensori wireless HOBONET comunicare i dati direttamente a HOBO RX3000 o HOBO MicroRX, o trasmettere i dati tramite altri sensori wireless wireless verso stazione centrale.
Sono preconfigurato e pronto per la distribuzione, e i dati sono accessibili tramite HOBOlink, l'innovativa piattaforma software cloud'Ont.

Importante:

Un sistema completo richiede almeno uno stazione di monitoraggio remoto HOBO RX3000, un manager wireless HOBOnet e uno sensore wireless HOBOnet, O stazione di microRX HOBO (che ha un manager wireless HOBOnet integrato) e un sensore wireless HOBOnet.
Des ripetitori wireless HOBOnet può essere aggiunto per estendere il campo di applicazione.

Caratteristiche tecniche del sensore:

- Frequenza di ingresso massima 120 Hz (120 impulsi al secondo)
- Chiusura elettronica semiconduttore o uscita digitale CMOS
- Caratteristiche wireless
- Tecnologia wireless mesh autoguarigione 866.5 MHz
- Distanza wireless da 450 a 600 metri (1.500 a 2.000 piedi) e fino a cinque salti
- Fino a 50 sensori wireless o 336 canali di dati per la stazione HOBO RX
- Basta premere un pulsante per aderire alla rete wireless HOBOnet
- Memoria a bordo per evitare la perdita di dati
- Alimentato da batterie ricaricabili AA e pannello solare integrato

Caratteristiche complementari:

- per interruttori elettronici
- Frequenza di ingresso di misura: 120 Hz (120 impulsi al secondo)
- Campo di misura: 0-65 533 impulsi per intervallo di registrazione
- Risoluzione: 1 impulso
- Tempo di chiusura: 45μs ±10%
: Tipo di ingresso consigliato: Chiusura elettronica semiconduttore o uscita digitale CMOS (ad esempio FET, opto-FET o collettore aperto)
- Stato di commutazione preferito: Ingresso basso attivo
- Rilevamento dei bordi: fronte inferiore, tampone Schmitt Trigger (livelli logici: basso = 2.7 V)
- Larghezza minima del polso: 1 millisecondo
- Impedenza ingresso/uscita: 100K?
- Tensione di ingresso a circuito aperto: 3.3 V
- Tensione massima di ingresso: 3.6 V
- login utente: 24 AWG threads, 2 threads: white(+), black(-)
- Campo di temperatura di esercizio:
da 25° a 60°C (-13° a 140°F) con batterie ricaricabili
da 40 a 70°C (da 40 a 158°F) con batterie al litio
- Potenza radio: 12,6 mW (+11 dBm) non regolabile
- Campo di trasmissione:
Collegamento affidabile a una linea di vista di 457.2 m ad un'altezza di 1,8 m (6 ft)
Collegamento affidabile a 609,6 m (2 000 ft) linea di vista ad un'altezza di 3 m (10 ft)
- IEEE Wireless Data Standard 802.15.4
- Radiofrequenze operative RXW-UCC-868 e RXW-UCD-868: 866.5 MHz
- Modulazione impiegata: OQPSK (decalazione della modulazione per spostamento di fase quadratura)
- Portata dati fino a 250 kbps, non regolabile
- Ciclo di servizio: - Numero massimo di punti: fino a 50 sensori wireless o 336 canali di dati per la stazione HOBO RX
- Tasso di registro: 1 minuto alle 18
- Numero di canali: 2
- Tipo di batteria / fonte di alimentazione:
2 batterie ricaricabili NiMH AA 1.2 V alimentato da un pannello solare integrato
o
2 batterie al litio AA 1,5 V per condizioni operative da -40 a 70 °C (da -40 a 158 °F)
- Durata della batteria:
Con batterie NiMH : tipicamente da 3 a 5 anni quando utilizzato in una gamma di temperature da -20° a 40°C (-4°F a 104°F) e posizionato verso il sole (vedi Distribuzione e montaggio), l'operazione al di fuori di questa gamma ridurrà la durata della batteria
Con batterie al litio : 1 anno, uso tipico
- Memoria : 16 MB
- Dimensioni:
Lunghezza cavo : 6.5 m (21.3 ft)
Lunghezza : 16,2 x 8,59 x 4,14 cm (6,38 x 3,38 x 1,63 pollici)
- Peso:
Cavo : 250 g (9 oz)
Cavo : 223 g (7.87 oz)
Materiale Mote: PPCBT, tenuta in gomma siliconica
Moto di valutazione ambientale: IP67, NEMA 6

Contenuto della scatola:

- ingresso impulso HOBOnet
- Sensore elettronico di commutazione
- Cerniera ganci e viti per il montaggio
