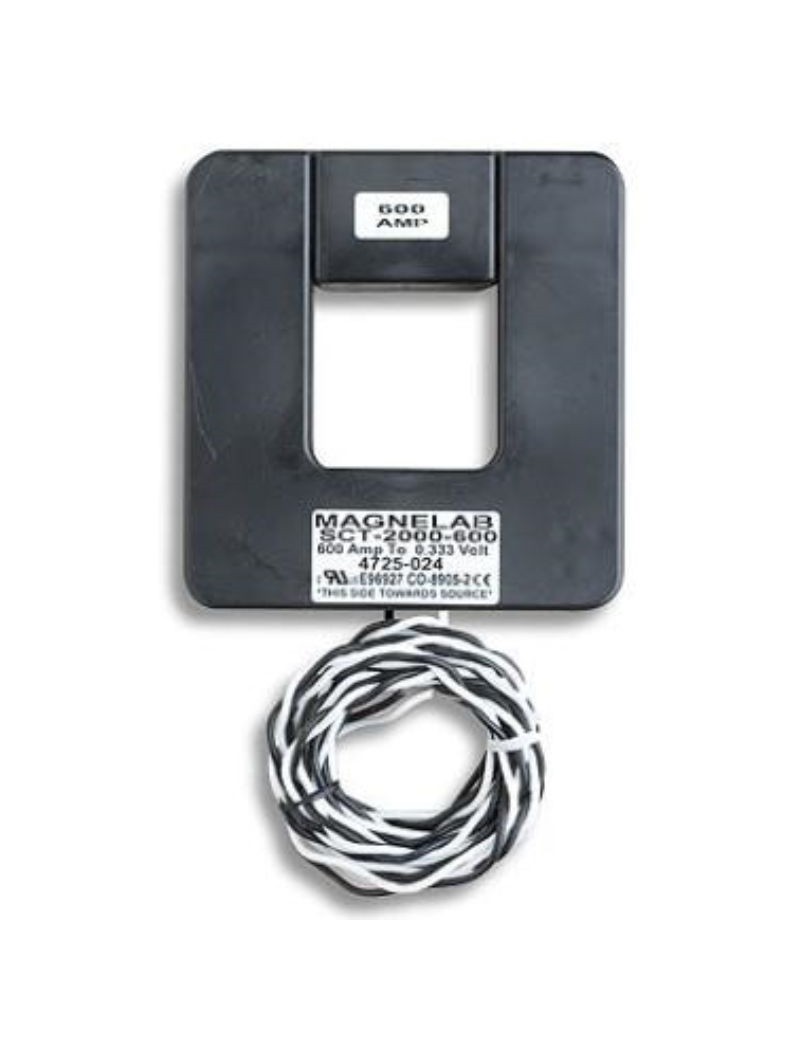

Sensor de corriente CA 600A T-MAG-SCT-600

El sensor de corriente AC T-MAG-SCT-600 uno transformador de ac (CT) diseñado para medir con precisión AC a través de un cable de transportador actual.
Este transformador de energía se utiliza para medir el ac en aplicaciones de vigilancia eléctrica.
Permite la medición precisa de la corriente para diversos tipos de equipos, incluyendo variadores de frecuencia y fuentes de energía conmutadas.
Es particularmente útil para el monitoreo y análisis de la corriente eléctrica en estos equipos, que puede ser esencial para el diagnóstico, mantenimiento y manejo de la energía.
El sensor puede medir las corrientes en una rango nominal de la 60 a 600 amperios, significa que es capaz de medir las corrientes de amplitud.
Proporciona un salida 333 mV (G)milivolts) que es proporcional a la corriente que pasa a través de ella.
Esta salida se utiliza para transmitir los datos actuales a los dispositivos de medición, incluyendo módulo TRMS flexSmart, que permite Verdadera medición RMS de formas de 'ondas sinusoide y no sinusoidal.
La salida 333 mV es una indicación lineal de la corriente medida.
El sensor tiene un precisión lineal ± 1%, que garantiza medida precisa de la corriente, incluso en diferentes niveles actuales.
Es preciso en una gama de 10% a 130% de corriente nominal, lo que significa que puede proporcionar mediciones confiables incluso cuando la corriente varía en esta gama.
Como es un sensor con núcleo de división, se puede instalar fácilmente sin tener que cortar el cable de transporte actual.
Sólo pasa el cable por el'apertura de 51 mm (2,00 pulgadas) del transformador para instalarlo.

Cables incluidos: El sensor se suministra con 22 cables de par retorcidos de 8 pies de tamaño AWG (2,44 m), lo que simplifica su instalación y conexión a los dispositivos de medición.

Especificaciones técnicas:

- Entrada nominal de 60 a 600 MPA
- Producto 0.333 Volt AC nominal corriente
- Precisión lineal ± 1%
- Precisión del 10% al 130% de corriente nominal
- Diseño de núcleo para instalación rápida y fácil
- 8 pies (2,44 m) cables de par retorcidos 22 GTE
- Apertura de 2.00"

Características del sensor:

- Entrada nominal de 60 A a 600 A
- Producto 0.333 Volt AC nominal corriente
- Obras de 30 Hz a 1000 Hz
- Ángulo de fase - Precisión de la linealidad ± 1%
- cable de par retorcido de 8 pies
- Reconocido UL, c(UL), CE y RoHS compatibles
- Precisión del 10% al 130% de corriente nominal
- La salida personalizada y otros ajustes están disponibles
- Ancho: 4,75 pulgadas
- Altura: 5,00 pulgadas
- Espesor: 1,20 pulgadas
- Ventana: 2,00 pulgadas
