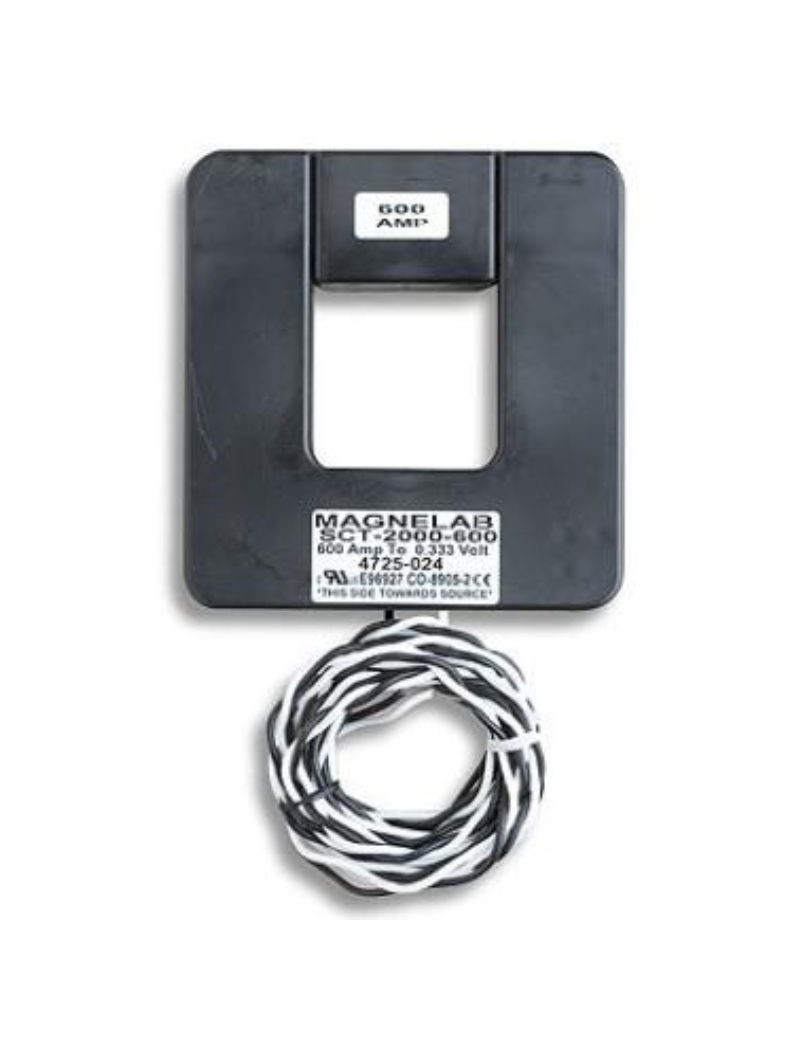

Capteur de courant alternatif 600A T-MAG-SCT-600

Le capteur de courant alternatif T-MAG-SCT-600 est un transformateur de courant alternatif (CT) conçu pour mesurer précisément le courant alternatif (CA) passant à travers un fil porteur de courant.
Ce transformateur de courant est utilisé pour mesurer le courant alternatif dans des applications de surveillance électrique.
Il permet d'obtenir une mesure précise du courant pour divers types d'équipements, y compris les variateurs de fréquence et les sources d'alimentation commutées.
Il est particulièrement utile pour la surveillance et l'analyse du courant électrique dans ces équipements, ce qui peut être essentiel pour le diagnostic, la maintenance et la gestion de l'énergie.
Le capteur peut mesurer des courants dans une plage nominale allant de 60 à 600 ampères, cela signifie qu'il est capable de mesurer des courants de grande amplitude.
Il fournit une sortie de 333 mV (millivolts) qui est proportionnelle au courant passant à travers lui.
Cette sortie est utilisée pour transmettre des données de courant aux dispositifs de mesure, notamment le module FlexSmart TRMS, qui permet la mesure True RMS des formes d'ondes sinusoïdales et non sinusoïdales.
La sortie de 333 mV est une indication linéaire du courant mesuré.
Le capteur a une précision de linéarité de ± 1 %, ce qui garantit une mesure précise du courant, même à des niveaux de courant différents.
 Il est précis dans une plage de 10 % à 130 % du courant nominal, ce qui signifie qu'il peut fournir des mesures fiables même lorsque le courant varie dans cette plage.
Comme il s'agit d'un capteur à noyau divisé, il peut être facilement installé sans avoir à couper le fil porteur de courant.
Il suffit de passer le fil à travers l'ouverture de 51 mm (2,00 pouces) du transformateur pour l'installer.

Câbles inclus : Le capteur est livré avec des câbles à paire torsadée de 8 pieds (2,44 m) de calibre 22 AWG, ce qui simplifie son installation et sa connexion aux dispositifs de mesure.

Caractéristiques techniques :

- Entrée nominale de 60 à 600 AMP
- Sortie 0,333 Volt AC au courant nominal
- Précision de linéarité ± 1 %
- Précision de 10 % à 130 % du courant nominal
- Conception à noyau divisé pour une installation rapide et facile
- Câbles à paire torsadée de 8 pi (2,44 m) 22 AWG
- Ouverture de 2,00"

Fonctionnalités du capteur :

- Entrée nominale de 60 A à 600 A
- Sortie 0,333 Volt AC au courant nominal
- Fonctionne de 30 Hz à 1 000 Hz
- Angle de phase < 2 degrés mesuré à 50 % du courant nominal
- Précision de linéarité ± 1 %
- Câble à paire torsadée de 8 pieds
- Reconnu UL, c(UL), conforme CE et RoHS
- Précision de 10 % à 130 % du courant nominal
- Une sortie personnalisée et d'autres paramètres sont disponibles
- Largeur : 4,75 pouces
- Hauteur : 5,00 pouces
- Épaisseur : 1,20 pouces
- Fenêtre : 2,00 pouces
