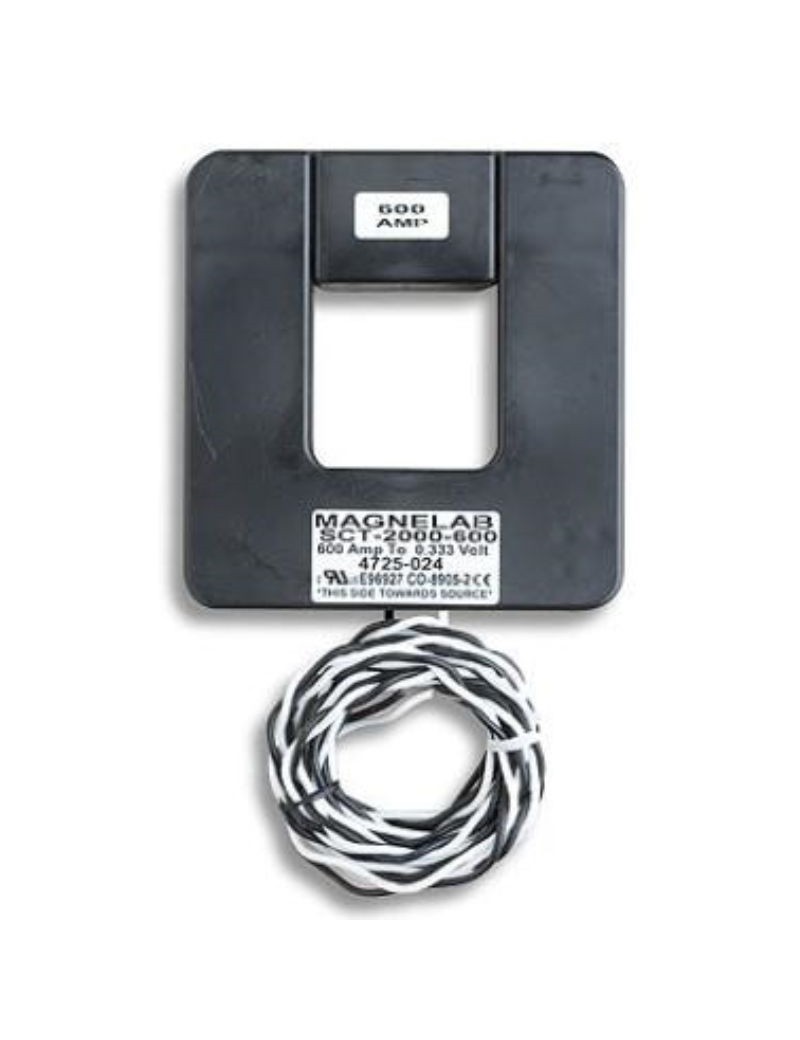

AC Sensor 600A T-Mag-SCT-600

AC-sensor Doet Mag-TBS-600 is een transformator van wisselstroom (CT) Ontworpen om de AC (CA) stroom nauwkeurig te meten via een huidige draagdraad.
Deze huidige transformator wordt gebruikt om de wisselstroom in toepassingen van elektrisch monitoring.
Het maakt het mogelijk om een nauwkeurige meting van de stroom te verkrijgen voor verschillende soorten apparatuur, waaronder Frequentieverhijven en de Geschakelde stroombronnen.
Het is met name bruikbaar voor het monitoren en analyseren van de elektrische stroom in deze apparatuur, die essentieel kan zijn voor de diagnose, onderhoud en energiebeheer.
De sensor kan stromen meten in een nominaal strand variërend van 60 tot 600 ampèrehet betekent dat het in staat is om stromen van te meten brede amplitude.
Het biedt een Uitgang van 333 MV (millivoltdie evenredig is met de stroom die door hem heen passeert.
Deze uitvoer wordt gebruikt om de huidige gegevens te verzenden naar meetinrichtingen, waaronder de FLEXSMART TRMS-module, waardoor de echte RMS-maatregel van de vormen vanSinusoïdale golven en niet-sinus.
De 333 MV-uitgang is een lineaire indicatie van de gemeten stroom.
De sensor heeft een Lineariteitsnauwkeurigheid ± 1%, die een a garandeert nauwkeurige meting van stroomZelfs op verschillende stroomniveaus.
Het is nauwkeurig in een bereik van 10% tot 130% van de nominale stroom, wat betekent dat het betrouwbare metingen kan verstrekken, zelfs wanneer de stroom in dit bereik varieert.
Omdat het een sensor is verdeelde kernHet kan eenvoudig worden geïnstalleerd zonder de huidige draagdraad te snijden.
Geef gewoon de draad door via deopening van 51 mm (2,00 inch) van de transformator om het te installeren.

Kabels inbegrepen: De sensor wordt geleverd met 8-voet gedraaide paarkabels (2,44 m) van 22 AWG-maat, die de installatie en verbinding met de meetinrichtingen vereenvoudigt.

Technische kenmerken:

- Nominale ingang van 60 tot 600 amp
- Uitgang 0,333 Volt AC tot nominale stroom
- Lijne nauwkeurigheid ± 1%
- Nauwkeurigheid van 10% tot 130% van de nominale stroom
- Verdeeld kernelontwerp voor snelle en eenvoudige installatie
- 8 'Twisted Pair-kabels (2,44 m) 22 AWG
- Opening van 2,00 "

Sensor-functies:

- Nominale ingang van 60 A tot 600 A
- Uitgang 0,333 Volt AC tot nominale stroom
- werkt van 30 Hz tot 1000 Hz
- faseboek <2 graden gemeten bij 50% van de nominale stroom
- Lijne nauwkeurigheid ± 1%
- 8-voet gedraaide paarkabel
- erkende UL, C (UL), EG en RoHS-compliant
- Nauwkeurigheid van 10% tot 130% van de nominale stroom
- Aangepaste uitvoer en andere instellingen zijn beschikbaar
- Breedte: 4,75 inch
- Hoogte: 5,00 inch
- Dikte: 1,20 inch
- Window: 2,00 inch
