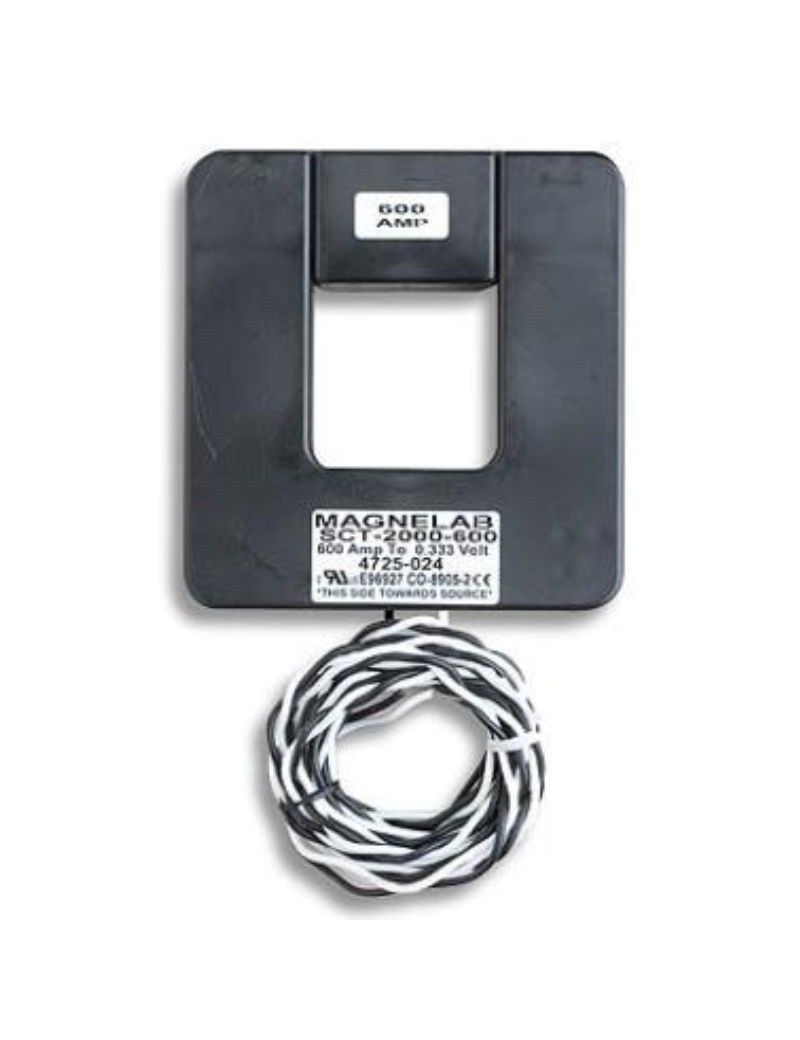

Sensore corrente alternativo 600A T-MAG-SCT-600

Il sensore corrente AC T-MAG-SCT-600 è uno trasformatore de articolo (CT) progettato per misurare con precisione AC attraverso un cavo portante corrente.
Questo trasformatore di potenza viene utilizzato per misurare articolo in applicazioni di monitoraggio elettrico.
Consente la misurazione accurata della corrente per vari tipi di apparecchiature, tra cui variatori di frequenza e fonti di potenza commutata.
È particolarmente utile per il monitoraggio e l'analisi della corrente elettrica in queste apparecchiature, che possono essere essenziali per la diagnosi, la manutenzione e la gestione dell'energia.
The sensore sensore sensore può misurare le correnti in un gamma nominale della da 60 a 600 amplificatori, significa che è in grado di misurare le correnti di grande ampiezza.
Esso fornisce un uscita 333 mV (millivolts) che è proporzionale alla corrente che lo attraversa.
Questa uscita viene utilizzata per trasmettere i dati attuali ai dispositivi di misura, incluso il modulo TRMS flexSmart, che permette Misurazione vera RMS delle forme'onde sinusoide e non-sinusoidale.
L'uscita 333 mV è un'indicazione lineare della corrente misurata.
Il sensore ha un precisione della linearità di ± 1 per cento, che garantisce misura precisa della corrente, anche a diversi livelli attuali.
È accurato in una gamma del 10% al 130% della corrente nominale, il che significa che può fornire misurazioni affidabili anche quando la corrente varia in questa gamma.
Come è un sensore con nucleo diviso, può essere facilmente installato senza dover tagliare il filo portante corrente.
Basta passare il filo attraverso il 'apertura 51 mm (2,00 pollici) del trasformatore per installarlo.

Cavi inclusi: Il sensore viene fornito con cavi di coppia contorto da 2,44 m di dimensioni AWG, che semplificano l'installazione e il collegamento ai dispositivi di misura.

Specifiche tecniche:

- Ingresso nominale da 60 a 600 MPA
- Produzione 0.333 Corrente nominale Volt AC
- Precisione lineare ± 1 per cento
- Precisione dal 10% al 130% della corrente nominale
- Dividere il core design per un'installazione rapida e facile
- 8 ft (2,44 m) cavi di coppia contorto 22 AWG
- Apertura delle 2.00"

Caratteristiche del sensore:

- Ingresso nominale da 60 A a 600 A
- Produzione 0.333 Corrente nominale Volt AC
- Funziona da 30 Hz a 1000 Hz
- No- Angolo di fase - Precisione linearità ± 1%
- 8 piedi cavo coppia contorto
- Riconosciuto UL, c(UL), conforme CE e RoHS
- Precisione dal 10% al 130% della corrente nominale
- Emissione personalizzata e altre impostazioni sono disponibili
- Larghezza: 4,75 pollici
- Altezza: 5,00 pollici
- Spessore: 1,20 pollici
- Finestra: 2,00 pollici
